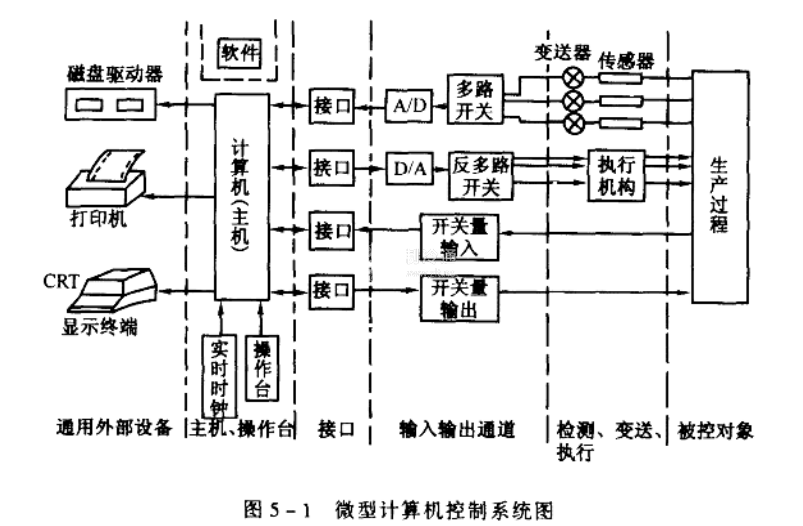

由被控的生產過程和工業控制計算機所組成的控制系統稱為計算機控制系統。計算機控制系統是通過各種接口及外部設備與生產過程發生關系，并對生產過程進行數據處理及控制的。典型的微型機控制系統如圖5-1所示。

被控參數經傳感器、變送器，轉換成統一的標準信號，再經多路開關分時送到A/D轉換器進行模/數轉換，變成計算機能接受的數字信號經接口送人計算機，這就是模擬量輸入通道。在計算機內部，用軟件對采集的數據進行處理和計算，然后經過模擬量輸出通道輸出。

計算機輸出的數字量通過D/A轉換器轉換成模擬最，再經過反多路開關與相應的執行器相連。對被調整參數進行控制。
