某大廈包括辦公樓、高區賓館樓層和裙房三部分。建筑面積3×10?㎡，高度425m,地上92層(其中包括四層設備層)，地下三層。

監控范圍:制冷、空調、給排水、電力等設備的自動控制。

網絡部分:采用10Mbps的以太網作為建筑物自動化系統的信息域干線網絡，現場控制域采用無屏蔽雙絞線PS485通信總線C-Bus。

控制點:整個建筑物總輸人輸出點數為18233點，總計使用1425臺DDC控制器，其中大型控制器XL500 (128點)52臺，中型控制器XL100 (36點)52臺，小型控制器XL10 (12點)1321臺(控制1321臺變風量控制箱)。

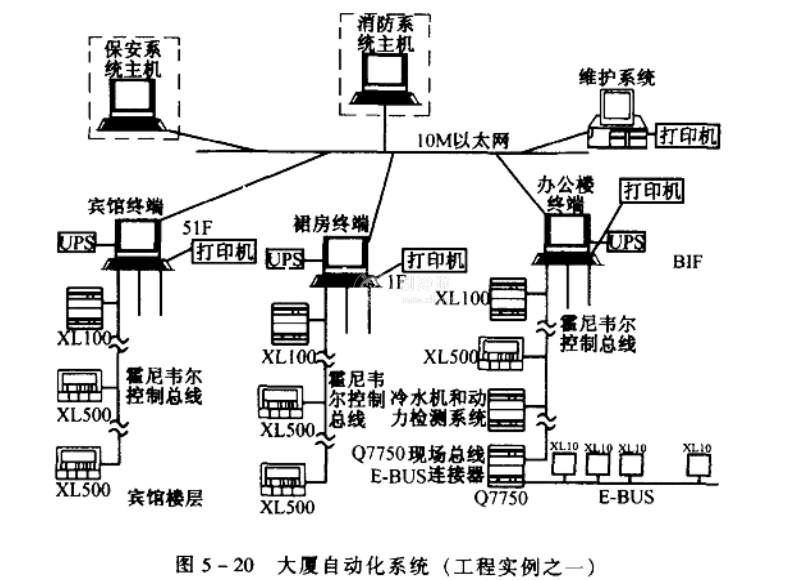

大廈監控系統見圖5-20。

辦公樓、裙房、高區賓館樓層各部的控制室分別設在地下一層、地上一層和51層。以上這些設備共同對大廈空調、制冷系統中的新風機組、空調機組、變風量終端、冷凍站、熱交換站、變配電站、水泵、機電設備等進行控制和管理。這幾組工作站用以太網連接在一起，作為環境參數的數據庫與大廈的主干通信網連接。環境數據供大廈中央管理系統使用，這是智能大廈的資源共享信息結構的特點。

此外，本建筑物自動化系統維護系統、消防系統、保安系統均連在以太網上，是內容比較全面的自動化系統。
