(一)能量調節

加熱蒸汽量的調節就是根據冷媒水出口溫度的變化，控制加熱蒸汽調節閥的動作，改變加熱蒸汽的流量。能量調節原理示意圖如圖4-17所示。

插圖

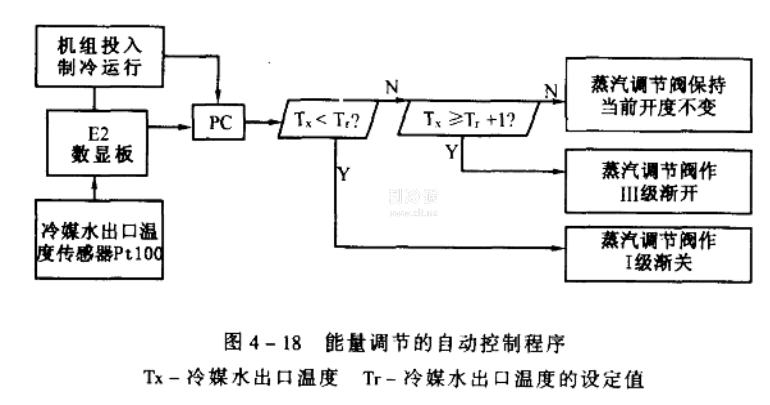

在加熱蒸汽流量的調節中，執行器多采用雙閥座的電動調節閥，執行電動機為CM1。調節器采用可編程控制器PC，根據冷媒水溫度反饋信號，比較后向執行電動機發出驅動指令，使蒸汽調節閥開度變化。自動控制程序框圖如圖4-18所示。

加熱蒸汽進門管道上除了安有蒸汽調節閥以外，還安有蒸汽電磁閥，它通常安在蒸汽調節閥之前。蒸汽電磁閥的作用是根據需要切斷或接通加熱蒸汽的供應。
