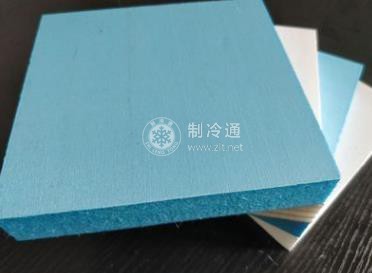

XPS板材的成型溫度較高，在此高溫下，絕大多數(shù)阻燃劑均會分解，失去應(yīng)有的阻燃性。所以阻燃XPS板材的生產(chǎn)難度遠遠大于EPS板，目前國內(nèi)鼓常用的XPS阻燃劑是六溴環(huán)十二烷。

阻燃級XPS板材的生產(chǎn)有一定的技術(shù)難度，國內(nèi)絕大多數(shù)廠家無技術(shù)能力生產(chǎn)阻燃級XPS板材。阻燃級XPS板材的生產(chǎn)要求盡量降低螺桿溫度，溫度過高，會導(dǎo)致阻燃劑分解;溫度過低，會導(dǎo)致螺桿抱死。因而，必須選擇分解溫度較高的阻燃劑，且阻燃劑的分散性要好。加入大量阻燃劑后，XPS板材表面易變形、開裂，必須調(diào)整工藝參數(shù)。按照原標準GB 8624-1997,建筑保溫材料燃燒性能等級應(yīng)分為4級:A級為不燃性建筑材料，B1級為難燃性建筑材料，B2級為可燃性建筑材料，B3級為易燃性建筑材料。XPS板材屬于可燃性建筑材料。目前市場上通常將B2級的XPS板材稱為阻燃級XPS板。而標準G B/T 10801.2-2002和GB 8624-2006中均沒有給出阻燃級XPS板材的定義，所謂的阻嫌級XPS板是通俗的叫法。阻燃級XPS板材含有阻燃劑，可以阻止因小火而引起的意外起火，由于產(chǎn)品本身屬于可燃材料，如直接暴露在強火源中就會迅速燃燒，阻燃劑的作用也十分有限。

為確保新舊標準體系的平穩(wěn)過渡，公安部消防局于2007年5月21日發(fā)文“關(guān)于實施國家標準(建筑材料及制品燃燒性能分級)) (GB 8624-2006)若干問題的通知”，其中規(guī)定:在有些規(guī)范尚未完成相關(guān)修訂的情況下，為保證現(xiàn)行規(guī)范和G B 8624-2006的順利實施，各地可暫參照以下分級對比關(guān)系，規(guī)范修訂后，按規(guī)范的相關(guān)規(guī)定執(zhí)行:按GB 8624-2006檢驗判斷為Al級和A2級的，對應(yīng)于相關(guān)規(guī)范和GB8624-1997的A級;按GB 8624-2006檢驗判斷為B級和C級的，對應(yīng)于相關(guān)規(guī)范和GB 8624-1997的BI級;按GB 8624-2006檢驗判斷為D級和E級的，對應(yīng)于相關(guān)規(guī)范和GB 8624-1997的B2級。值得一提的是，實驗室的檢驗只是對小的XPS板材試塊進行阻燃試驗，因此并不一定能反映出材料在實際火災(zāi)情況中出現(xiàn)的反應(yīng)。2011年3月以前，中國對于XPS板材阻燃等級的要求為B2級別(通常氧指數(shù)達到26%即可)，但由于2009年的中央電視臺大火和2010年上海的11.15特大火災(zāi)，中國公安部消防局于2011年3月14日頒布了公消[2011］65號文件，暫時規(guī)定民用建筑外保溫材料需要采用燃燒性能為A級的材料。由此，中國XPS泡沫行業(yè)當前正面臨著極為嚴峻的消防法規(guī)要求，對XPS泡沫制品的阻燃等級要求也更加嚴格，目前，中國XPS擠塑發(fā)泡板材制品的阻燃要求一般需要達到B1級(通常氧指數(shù)要達到30%以上)才能滿足基本要求。
