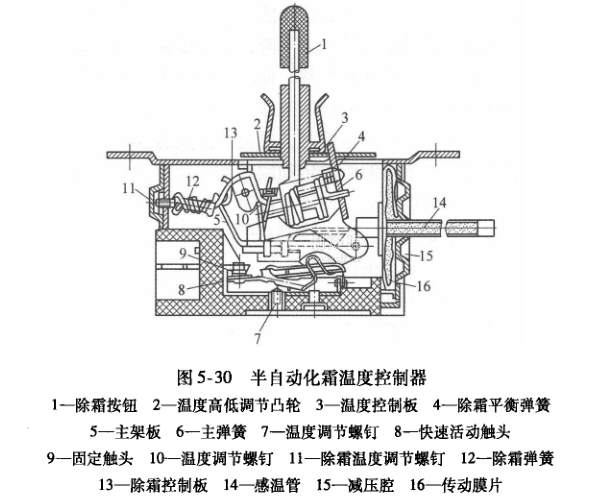

用于冷藏箱的半自動化霜溫度控制器結構如圖5-30所示。它和普通型溫度控制器的工作原理和結構基本相同，只是在普通型溫度控制器的基礎上增加了一套除霜裝置。

    半自動化霜溫度控制器的工作原理如圖5-31所示。這種溫度控制器用在冷藏箱中，一方面可以像普通型溫度控制器那樣對箱內溫度進行調節和控制，另一方面當冰箱蒸發器表面霜層過厚時，可通過半自動化霜溫度控制器控制進行化霜。使用時只要將化霜按鈕按下，制冷壓縮機就會停止工作，待箱內達到了預定的化霜終了溫度(一般蒸發器表面溫度為5℃左右，箱內中部溫度約為10℃)時，化霜按鈕會自動跳起，制冷壓縮機恢復工作。
