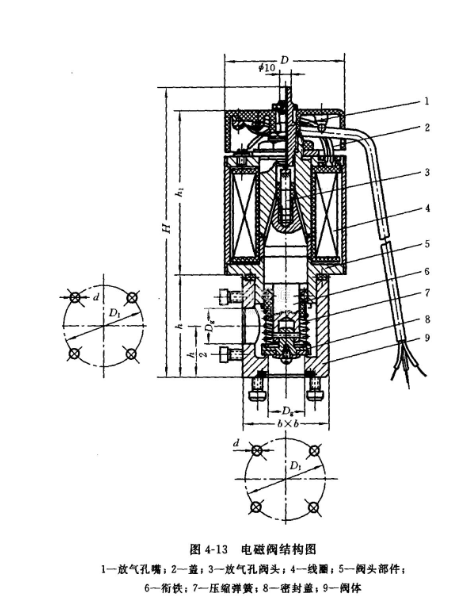

低真空電磁閥圖413所示的為低真空電磁閥的結構圖。一般安裝在機械泵進氣口處，與機械泵接同一電源，或安裝在需要控制氣流方向或通斷的管路中，對于前者，當機械泵啟動時，電磁閥同時通電，線圈4產生磁場，吸引銜鐵6壓縮彈簧7，打開下部的接口，使之與左邊的接口相通，接通抽氣管路。當機械泵停止工作時，電磁閥電源也同時切斷，閥頭靠彈簧力和自重頂住閥座而封閉，切斷抽氣管路，同時由放氣孔嘴1向機械泵放氣，防止泵的回油。凍干機的油封機械泵進氣口常使用電磁帶放氣閥。
