流道的布置形式

按運行工況要求可將流體布置成逆流、順流、錯流、錯逆流（或稱多程流）和混流（或稱多股流）等多種形式

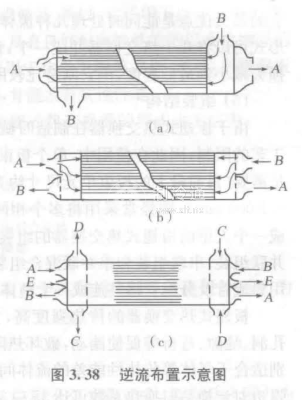

①逆流在板翅式熱交換器中實現逆流有三種型式（圖3.38）。其中，逆流1、2型【圖3.38（a）、（b）】為兩種流體的逆流布置，而3型【圖3.38（c）】為多達5種流體的逆流布置。逆流形式用得最普遍。

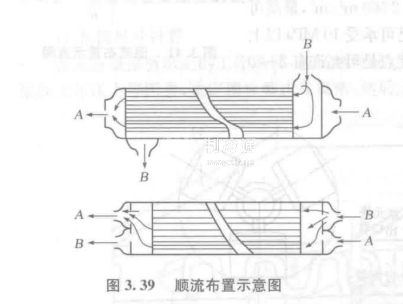

②順流如圖3.39所示，這種流動形式應用得較少，主要用在加熱時需要避免流體被加熱（或冷卻）】

到高（或低）于某一規定溫度的場合。山

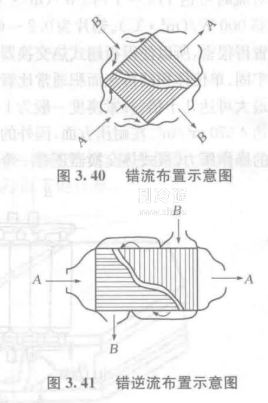

③錯流如圖3.40所示，也是最基本的一種布置方式。從傳熱上考慮這種布置并無突出優點，但它常能使熱交換器布置合理而被采用?？辗盅b置中將它用于一側相變或溫度變化很小的場合。

④錯逆流兩流體在各自通道中沿翅片彼此成直角方向流動，但其中一流體是按逆流方向經過幾次錯流（圖3.41）。采用這種形式，一般是在兩種流體的換熱系數相差很大的情況下，為了提高傳熱性能差的流體的換熱系數，故將其流通截面縮小，使流速增加，從而改善傳熱性能，并可使熱交換器的結構做得比較緊湊

⑤混流在一個熱交換器中，某些流體間是錯流，而另外一些流體間是逆流（圖3.42）。

它的最大優點是能同時處理幾種流體的熱交換，并合理分配各種流體的傳熱面積。采用這種形式可以將幾個熱交換器并成一個，使設備的布置更加緊湊，生產操作更方便，使熱（冷）量損失減小到最低程度，但它制造比較困難。在石化、氣體分離設備中被大量地采用。
