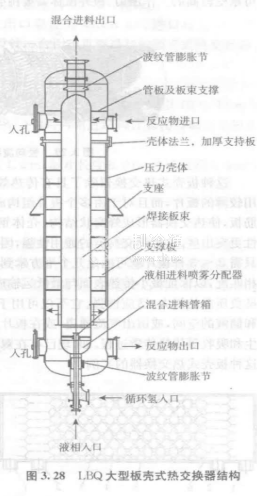

國產LBQ大型板殼式熱交換器圖3.28是蘭州石油機械研究所開發的LBQ大型板殼式重整進料/產物熱交換器的典型設計結構之一，粗汽油和循環氫（冷流介質）從熱交換器底部中心接管分別送人并在混合進料管內混合后進入板束“板程”，經與熱流介質換熱后從熱交換器頂部流出，反應產物（熱流介質）則從熱交換器上部側面開口進入殼體，然后從加厚支持板上方的板束兩側進口進人板束“殼程”，經由冷流介質換熱后從板束下方設備兩側出口流出，冷熱介質在板束中為“全逆流”換熱。

蘭州石油機械研究所的板殼式熱交換器的特點是：?jiǎn)伟遄畲蟪叽?200mm×16000mm：?jiǎn)闻_(tái)設備最大傳熱面積5000m：板片為順人字形波紋，模壓成形：板束在殼體內安裝并與殼體相互支撐：與管殼式熱交換器相同的氣液進料混合器：帶膨脹節的管式連接：國際首創的可拆卸、可維修結構：板束操作壓力（反壓）小于等于4.5MPa：板束操作壓力（正壓）同殼體操作壓力，不受限制：操作溫度小于等于550℃.
