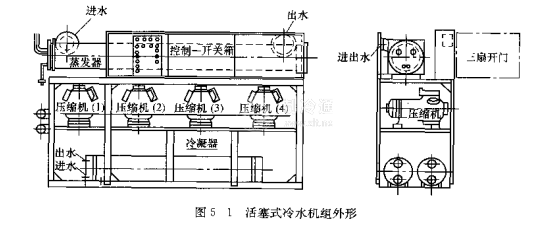

活塞式冷水機組制冷系統以下以開利30HT195280型活塞式水冷冷水機組為例，說明活塞式冷水機組制冷系統的一些特點。機組外形如圖5-1所示。

該機組有4臺半封閉式的壓縮機、2臺臥式殼管式冷凝器、1臺干式殼管式蒸發器（該蒸發器內有兩個制冷劑的回路）。系統分2個制冷劑的回路，采用多級溫度控制器控制壓縮機順序起動，同時還能控制氣缸加載或卸載數目。所以該機織的制冷量的調節更加靈活，在相同制冷址的條件下，比采用單臺壓縮機更加可靠。該機組制冷量為574~872kW，電動機的輸入功率為178.4kW。

蒸發器傳熱管不用內翅片管，以提高管內制冷劑側的放熱系數，水側管束的冷水由擋板導流，使冷水的流動壓力降最小，又保證一定的冷水流速。蒸發器簡體內的制冷劑側分隔成兩個部分，分別設置電磁主閥與熱力膨脹閥，與2個并列的冷凝器對應。2個冷凝器分別與壓編機的1、2號及3、4號相配。

1、2號壓縮機的曲軸箱及3、4號壓縮機的曲軸箱相通，以保證各臺壓縮機在各自的系統中回油均勻。這種雙回路冷水機組因為有兩組獨立的制冷劑回路，故當其中一組發生故獠或保護元件動作失靈時，另外一組制冷回路仍可工作。
