（一）手搖式兆歐表

手搖式兆歐表（圖3-24）的電源為手搖發電機，測量機構為磁電式流比計。它的優點是比較方便，但缺點是輸出電壓難以保證。

（二）電動式兆歐表電動式兆歐表（圖3-25）利用6~12V干電池直流電壓，經過直流變換器反饋、穩壓后，得到一個穩定的直流輸出電壓（100~5000V），測量機構是一個簡單的電流表頭，為一個電動式（晶體管式）的絕緣電阻表。

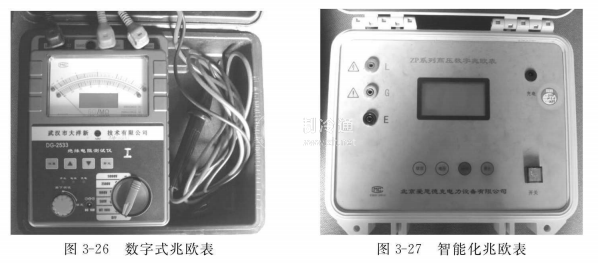

（三）數字式兆歐表數字式兆歐表（圖3-26）根據數字儀表的原理，采用D/A轉換器將所測絕緣電阻值轉換為數字顯示，即數字絕緣電阻表。

（四）智能化兆歐表智能化兆歐表（圖3-27）是在數字化的基礎上，使用單片機研制智能化絕緣電阻表，測量數據采集、計時、計算、打印全部自動化。

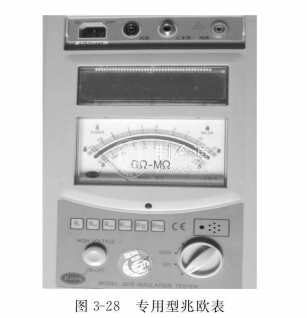

（五）專用型兆歐表專用型兆歐表（圖3-28）是用于雙水內冷發電機測量定子繞組絕緣電阻表。它要求輸出功率大，而且有補償回路和測量回路輸入端接地。
