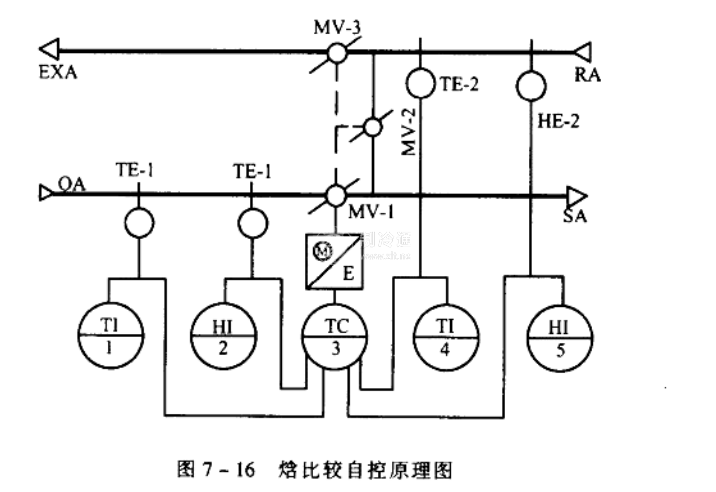

圖7-16是焓比較自動控制系統原理圖。因?yàn)榭諝忪手凳强諝飧汕驖穸群拖鄬囟鹊暮瘮?shù)，所以，焓比較器TC-3的輸入信號有新、回風的干球溫度和相對濕度信號。即回風溫度傳感器TE-2與溫度變送器HE-2，新風溫度傳感器TE-1與濕度變送器HE-1，均接在TC-3輸入端。TC-3輸出0~10 V· DC (PI)信號，控制執行機構，再通過機械聯動裝置使新、回、排風門按比例開啟。

焓控制器輸出與新風閥位的關系見圖7-17,焓比較自動控制系統的DDC控制見圖7-18。
