熱動式亦稱參考壓力系統(PRS)電子膨脹閥，為Danfoss公司的專利產品，適用中大型制冷裝置的供液控制。該型電子膨脹閥的結構見圖49-3,TQ型為直接驅動式，PHTQ型為帶自給放大的結構，用于大冷量系統。

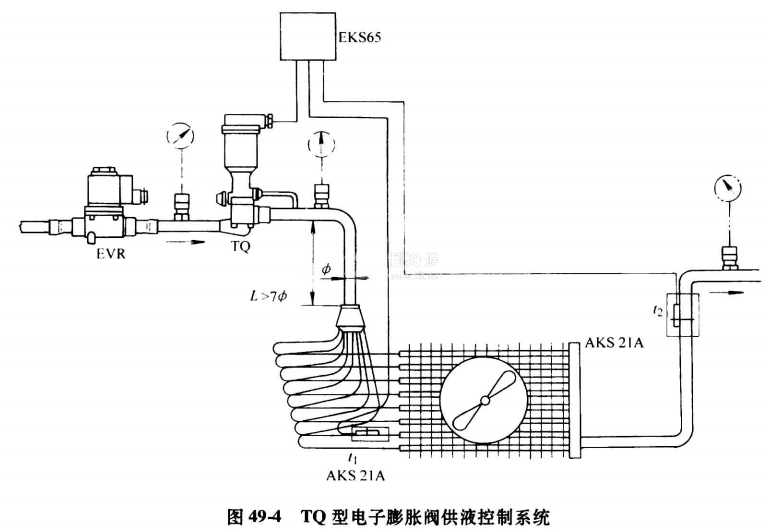

圖49-4為TQ型電子膨脹閥供液控制系統應用示例。

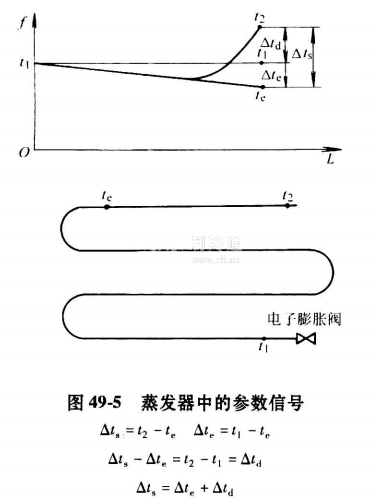

該例表明，用兩只1000Ω的鉑電阻溫度發信器(AKS21A)，分別檢測進出口溫度t1和t2 ，并將信號輸入電子控制器EKS65。該控制器將溫差(t2 -t1)與要求的溫差值進行比較，若溫差值(t2 -t1)偏離給定的溫差值，則控制器向電子膨脹閥輸入電脈沖，使TQ的開度改變，相應地調整制冷劑流量，使溫差(t2 -t1)回復至要求的給定值。蒸發器中的參數信號可參閱圖49-5。

考慮到蒸發器存在壓力降，因此溫差(t2 -t1)小于實際過熱度。電子膨脹閥解決了熱力膨脹閥的內外平衡式問題。

TQ/PHTQ + EKS65型電子膨脹控制系統，適用制冷劑R12, R22, R502, R134a, R404a。

發信器(Pt 1000Ω)的測量范圍是-70~160℃，電子控制器EKS65溫差的設定范圍為2~18℃,控制規律為比例積分(PI)，比例系數Ke=1~5,積分時間Ti=30~300s,輸入電壓是24V ( ±10%) AC,(50/60) Hz,消耗電功率為5V·A;電子膨脹執行器的輸入為交流脈沖電壓24V，功耗為50V·A。
