對于超高層建筑，如果系統靜水壓力和水泵工作壓頭過大，設備和部件的承壓超過承壓能力，制冷熱源設備通常有以下幾種布置方式:

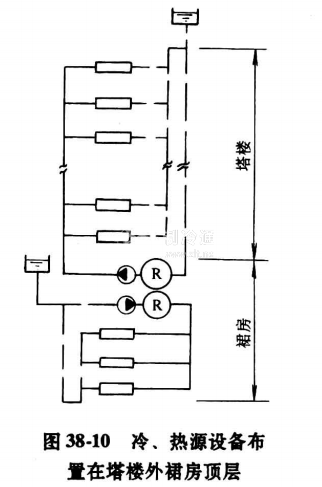

1)冷熱源設備布置在塔樓外裙房頂層上，如圖38-10所示。

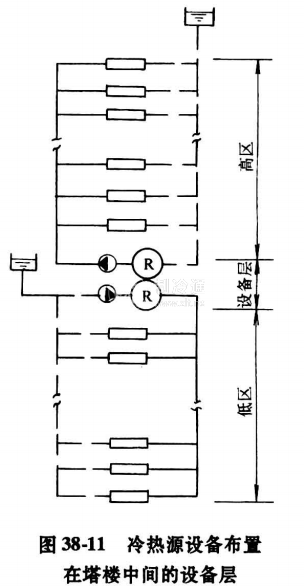

2)冷熱源設備布置在塔樓中間的設備層，如圖38-11所示。

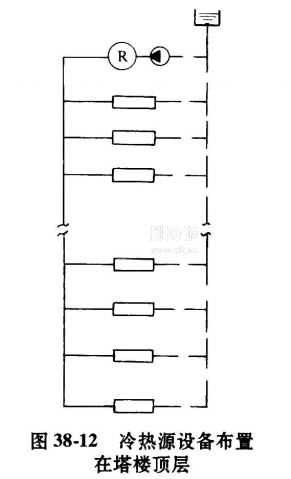

3)冷熱源設備布置在塔樓頂層，如圖38-12所示。

4)在中間技術設備層內，布置水一水換熱器，使靜水壓力分段承受，如圖38-13所示。

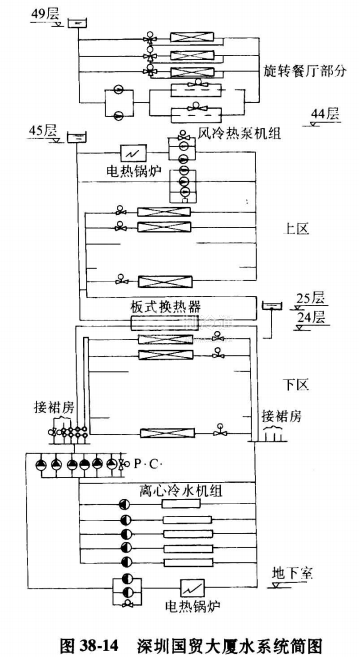

5)當高層區上部超過設備承壓能力的部分負荷量不大時，上部各層可以獨立處理，如采用自帶冷、熱的空調器，熱泵等，以減小整個水系統所承壓的壓力，如圖38-14所示。

采用以上幾種方式時，有幾點值得加以考慮:

1)冷熱源設備設在裙房頂層時，根據裙房屋面的周圍環境，可以考慮水冷或是風冷冷凝器。

2)采用中間設備層布置冷源設備時，選用風冷式冷凝器為宜。

3)冷源設備布置在裙房頂層或中間設備層，必須充分考慮和妥善解決設備的隔振和噪聲，防止噪聲傳播給周圍環境和鄰近房間。

4)將循環水泵布置在蒸發器或冷凝器的出水端，可降低設備的承壓。

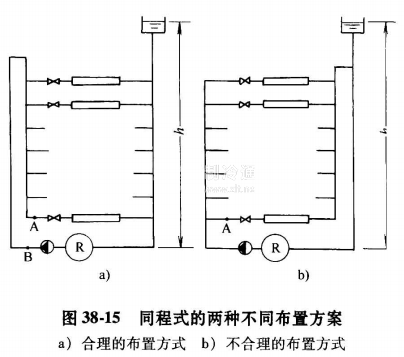

5)在同程式系統中，圖38-15a的布置優于圖38-15b，有利于減少設備承壓。

6)采用復式泵時，由于總壓力損失分別由一、二次泵負擔，能有效地降低系統承壓。
