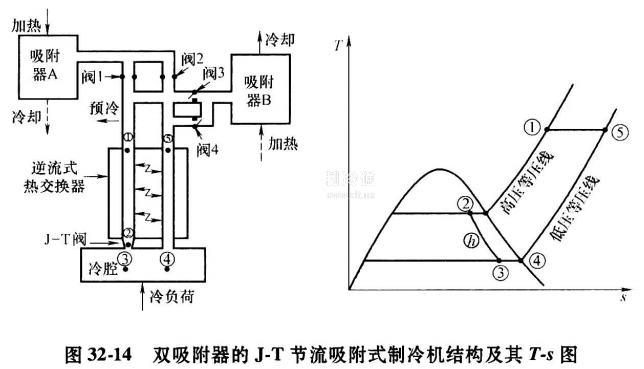

基本的吸附制冷機由吸附壓縮機、進排氣閥、冷卻器、換熱器、節流閥和蒸發器組成。為實現吸附式制冷連續過程，必須采用兩組吸附器。圖32-14為采用雙吸附器的J-T節流吸附式制冷機結構及其T-s圖。對吸附器A進行加熱，則吸附器A溫度升高，腔內氣體壓力升高，當氣體壓力高于某一值時，單向閥1打開，吸附器A中解吸出的高壓氣體與外部管道聯通，氣流經預冷器冷卻后再進入逆流式換熱器進一步降溫，然后低溫氣體經J-T節流閥節流后形成氣液混合物進入蒸發器;由于吸附器B處于冷卻狀態，因而它可以吸附蒸發器中的低壓氣體，起到了抽氣作用，此時由于蒸發器壓力高于吸附器B壓力，單向閥4處于打開狀態。由于吸附器B的吸附作用，造成了低溫液體的蒸發吸熱，蒸發的氣體經逆流式換熱器對來流高壓氣體進行冷卻后再被吸附器B吸附。 如果逆流式換熱器熱交換效率為100%，則氣體狀態⑤和狀態①具有相同的溫度。上述過程中閥2和閥3均處于關閉狀態。

如果對吸附器B加熱、吸附器A冷卻，則吸附器B起到壓縮機作用，吸附器A起到抽氣作用。此過程期間，閥2和閥3均處于打開狀態，而閥1和閥4均處于關閉狀態。
