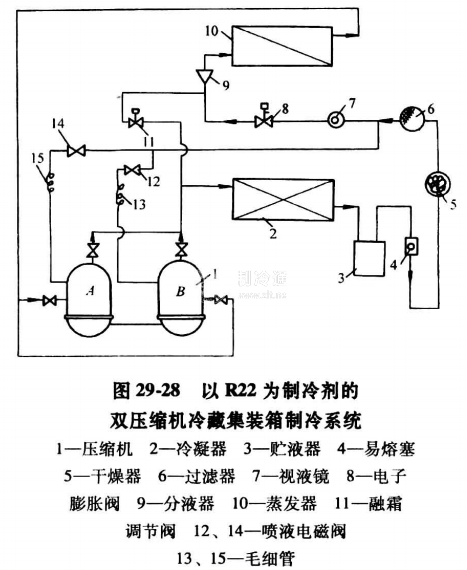

在冷藏集裝箱技術發展中，傳統的R12制冷劑已為R22或R134a等所替代。圖29-28所示是以R22為制冷劑的雙壓縮機冷藏集裝箱制冷系統。把原先半封閉式制冷壓縮機，改為兩臺全封閉式立式壓縮機，可以減小體積、降低重點，更方便能量調節。

制冷系統中兩臺壓縮機并聯運行，制冷劑自壓縮機排出進入冷凝器，冷凝為液體，再經過貯液器、干燥器、過濾器、視液鏡、電子膨脹閥和分液器進入蒸發器。制冷劑在蒸發器內汽化吸熱后，再被壓縮機吸入，周而復始進行制冷循環。

圖29-29所示為微電腦控制的冷藏集裝箱制冷系統。該制冷系統利用微電腦進行多方位控制制冷裝置的工作，保證裝置在最合理、高效、安全的工況下運行。系統中的回氣調節閥16,可以通過微電腦，精確調節和控制返回壓縮機的制冷劑流量，防止壓縮機過載。當回氣調節閥開度過大時，為了防止壓縮機排氣溫度過高，微電腦也發出信號，開啟噴液閥15，使少量制冷劑節流進入壓縮機，降低壓縮機排氣溫度，同時冷卻壓縮機及電動機。
