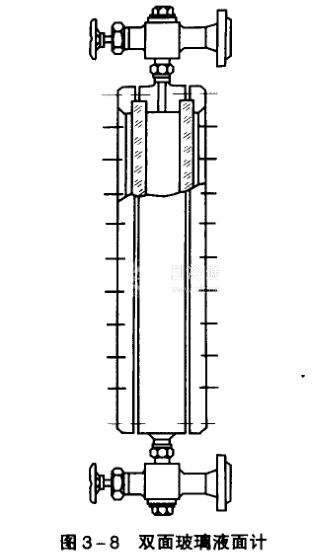

玻璃板式液面計見圖3-8所示。

這種液面計主要由上閥體、下閥體、框盒、平板玻璃等構件組成。具有讀數直觀，結構簡單，價格便宜的優點。由于要求其耐壓.故不能做得太長。大型儲罐安裝液面計時，就需要把幾段玻璃板連接起來使用，安裝檢修不太方便。但山于板式液面計比管式液面計耐高壓，安全可靠性好，所以凡介質是易燃、劇毒、有毒、壓力和溫度較高的容器，采用板式液面計比較安全。
