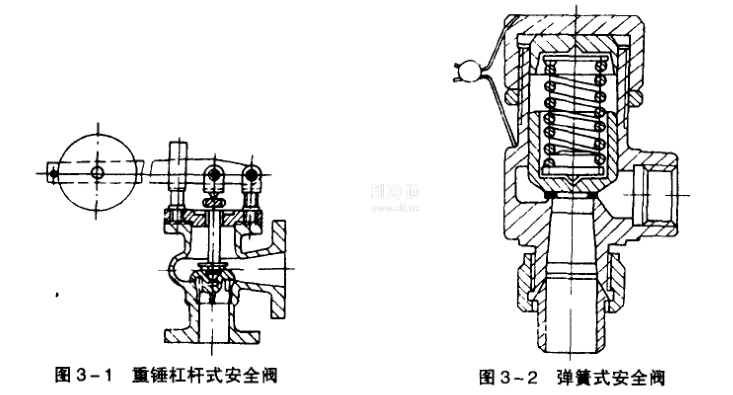

重錘杠桿式安全閥是利用重錘和杠桿來平衡作用在閥瓣上的力，其結構如圖3-1所示，通過調整重錘在杠桿上的位置或改變重錘的質量來調整校正安全閥的開啟壓力。
重錘式安全閥的特點是結構簡單、調整容易且比較準確、所加載荷不會隨閥瓣的升高而顯著增大、動作與性能不太受高溫的影響，但其結構比較笨重.重錘與閥休的尺寸不相稱、閥的密封性能對震動較敏感、閥瓣回座時容易偏斜，回座壓力比較低，有的甚至要降到正常工作壓力的70%才能保持密封，這對壓力容器的持續正常運行是不利的。重錘杠桿式安全閥宜用于高溫場合下，特別是鍋爐和高溫容器上。
2.彈簧式安全閥
彈簧式安全閥是利用彈簧被壓縮的彈力來平衡作用在閥瓣上的力，其結構如圖3-2所示，通過調整螺母來調整安全閥的開啟(整定)壓力。
彈簧式安全閥的特點是結構輕便緊湊、靈敏度比較高、安置方位不受限制、對震動不敏感，但其所加的載荷會隨著閥的開啟而發生變化、閥上的彈簧會由于長期受高溫的影響而彈力減低。宜用于移動設備和介質壓力脈動的固定式設備。
