過(guò)去用的保溫磚和保溫磚塊是用于節(jié)能建筑外墻保溫的輕質(zhì)普通水泥制品。如加氣溫凝土砌塊、珍珠巖砌塊等。僅用加氣混凝土砌塊就可建成節(jié)能率達(dá)50%的節(jié)能建筑的外墻，而且外墻的厚度一般都不超過(guò)370F11 IT厚的赫土磚墻。如果適當(dāng)加強(qiáng)構(gòu)造柱、抗震柱、圈梁等，加氣混凝土建多層節(jié)能住宅是沒(méi)有什么問(wèn)題的，因?yàn)檫@已被遼寧省、北京等地的一些節(jié)能住宅工程實(shí)踐所證實(shí)。加氣混凝土在框架結(jié)構(gòu)的中高層甚至高層節(jié)能住宅中，用于外圍護(hù)墻、內(nèi)隔墻的工程已有很多實(shí)例。

    在遼寧省的澤工里節(jié)能住宅小區(qū)中，外墻采用了多種方案，其中之一就是用加氣混凝土與承重多孔黏土磚砌成復(fù)合外墻。這是把加氣混凝土砌塊砌在外墻的外側(cè)，內(nèi)側(cè)是用多孔磚砌成。

    無(wú)論是加氣混凝土外墻還是加氣混凝土與多孔磚砌筑的復(fù)合外墻，過(guò)去都存在一個(gè)普遍性問(wèn)題，即加氣混凝土砌塊外墻的外抹灰裂紋較多，有的還很?chē)?yán)重。這些裂紋滲透進(jìn)雨水，經(jīng)過(guò)多個(gè)冬季的凍融作用，裂紋變長(zhǎng)，裂縫變寬，空鼓逐年擴(kuò)大，有的造成大面積的抹面砂漿脫落。這個(gè)問(wèn)題在嚴(yán)寒潮濕地區(qū)顯得更為嚴(yán)重些。如某市一個(gè)較大的工程，外墻是川加氣混凝土建成，竣工當(dāng)年被評(píng)為全國(guó)優(yōu)質(zhì)工程，第二年春天就露了真相，外墻抹灰砂漿(包括砂漿上粘貼的瓷磚)就大面積脫落，幸好是在夜間出的事故沒(méi)有造成人員傷亡。

    產(chǎn)生這種嚴(yán)重事故的主要原因，就是外墻外表面抹的砂漿標(biāo)號(hào)很高，結(jié)構(gòu)密實(shí)，抹灰層厚度達(dá)8~10厘米，加上外表面又貼了瓷磚，水蒸汽滲透阻很大，而外墻內(nèi)側(cè)的加氣混凝土的水蒸汽滲透阻卻小得多，這就造成了水蒸汽在該外墻中“易進(jìn)難出”，水蒸汽在外墻中產(chǎn)生冷凝、冰凍。當(dāng)春暖之后，冰融成水，抹灰砂漿與瓷磚就與加氣混凝土墻分離，分離出來(lái)的砂漿而層(包括瓷磚)的自重大于局部砂漿與加氣混凝土的粘結(jié)力而脫落下來(lái)。從破壞界面看，都是把加氣混凝土拱開(kāi)，斷裂。這顯然是加氣混凝土吸水后由凍脹破壞而造成的。

    為什么前一年竣工的加氣混凝土墻第二年春天就遭受這樣嚴(yán)重的凍害呢?這當(dāng)然是有加劇這種凍害的重要因素存在。其一是該建筑是個(gè)俱樂(lè)部，采用蒸汽采暖，室內(nèi)無(wú)人，蒸汽管道漏氣24小時(shí)，室內(nèi)的絕對(duì)濕度和相對(duì)溫度極大，外墻的加氣混凝土吸收了大量的水份；其二是外墻上的鋼窗框埋人加氣混凝土中，且未做好防水處理，鋼窗框的冷凝水直接浸入加氣混凝土。從整個(gè)加氣混凝土墻的破壞斷面看，形成一個(gè)很規(guī)律的曲面，即都從鋼窗框根部的加氣混凝土斷裂脫落，其他部位都是砂漿與加氣混凝土的界面附近拉裂開(kāi)一薄層加氣混凝土。

    在嚴(yán)寒地區(qū)的“單一”加氣混凝土外墻還存在一個(gè)較普遍的問(wèn)題，那就是用普通砂漿來(lái)砌筑的加氣混凝土外墻。由于砂漿的導(dǎo)熱系數(shù)是加氣混凝土的5倍還多，加氣混凝土墻又都是較薄(與磚墻相比較)，且砂漿縫又都是直的通縫。在冬天，該外墻的所有砂漿縫處的內(nèi)表面溫度，都低于露點(diǎn)，這些部位都形成結(jié)露、結(jié)霜，室內(nèi)的灰塵就極易粘附在外墻內(nèi)表面的潮濕的砂漿縫處，日積月累，在室內(nèi)白色粉刷的外墻內(nèi)表面上，就可清晰的看到砌筑的砂漿縫，這是由于這些砌筑縫的部位已積滿灰塵而變成灰黑色了。

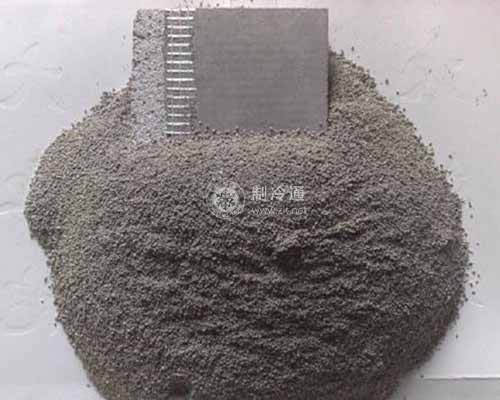

    所以，在嚴(yán)寒的潮濕地區(qū)，加氣混凝土外墻的外表面不宜抹標(biāo)號(hào)過(guò)高的水泥砂漿，更不宜把水泥砂漿抹得太厚，尤其不宜貼瓷磚。施用外墻涂料，最好選用防水透氣型的外墻涂料。砌筑加氣混凝土外墻，一定要采用導(dǎo)熱系數(shù)與加氣混凝土相當(dāng)?shù)?strong>保溫砂漿。
