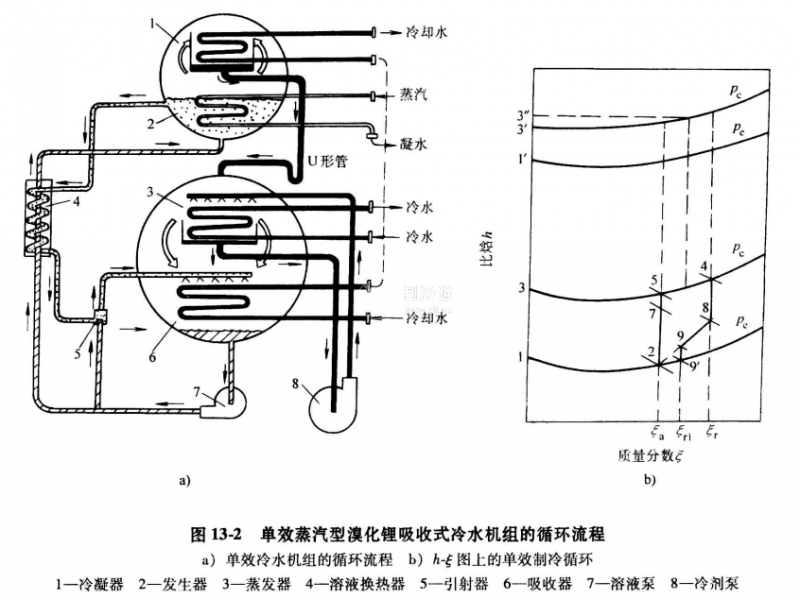

(1)冷劑蒸汽在冷凝器中的冷凝過程 在圖13-2b上的過程線為3"-3'-3。來自發生器的冷劑蒸汽進入冷凝器后，在傳熱管簇表面降溫冷凝，同時向管內的冷卻水排放熱量;先從過熱蒸汽(狀態點3")冷卻降溫成為飽和蒸汽(狀態點3') ,再由飽和蒸汽冷凝成飽和狀態的冷劑水(狀態點3)。因此，過程線3"-3'為冷劑蒸汽的冷卻過程，3'-3為冷劑蒸汽的冷凝過程。

(2)冷劑水在蒸發器中的蒸發過程 在圖13-2b上的過程線為3-1-1'。來自冷凝器的冷劑水，經過U形管等節流元件進入蒸發器，其壓力由冷凝壓力Pc突然降低到蒸發壓力Pe。這時，有一部分冷劑蒸汽閃蒸出來。閃蒸終了，冷劑水的狀態點1為蒸發壓力Pe下的飽和狀態。隨后，噴淋到蒸發器傳熱管簇上的冷劑水蒸發，吸收管內冷水的熱量產生制冷效應。所產生的冷劑蒸汽的狀態點為1',是蒸發壓力Pe下的飽和蒸汽。因此，過程線3-1為冷劑水的閃蒸過程，1-1’為冷劑水的蒸發過程。

注意:由于冷劑水的質量分數等于零，在壓焓圖上，蒸發過程和冷凝過程全在縱坐標軸上。
