空氣冷卻式冷凝器中，制冷劑在管內冷凝，空氣在管外流動，帶走制冷劑放出的熱量。根據(jù)管外空氣流動方式，可分為自然對流空氣冷卻式冷凝器和強制對流空氣冷卻式冷凝器兩大類型。

1.自然對流空氣冷卻式冷凝器

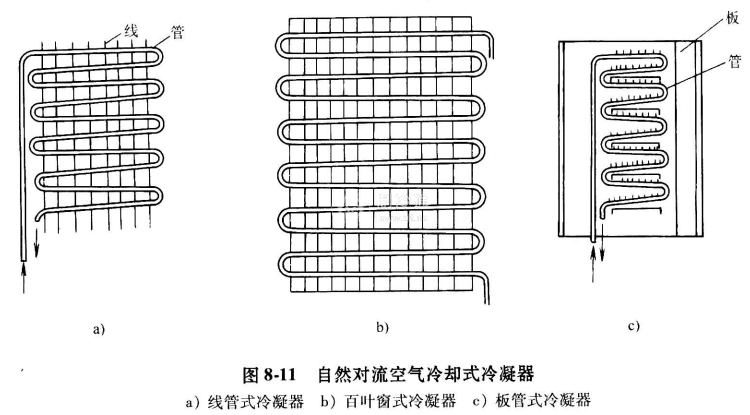

自然對流空氣冷卻式冷凝器的結構如圖8-11所示。在自然對流空氣冷卻式冷凝器中,空氣受熱后產(chǎn)生自然對流，將冷凝器中熱從帶走。由于空氣流動速度很小，傳熱效果很旅，為此將金屬絲環(huán)繞在管外，形成線管式或百葉窗式冷凝器;有的將傳熱管膠合在冰箱箱體壁面上，形成板管式冷凝器，以增強傳熱效果。這種冷凝器一般用于小型裝置，如冰箱、空調器等。

2.強制對流空氣冷卻式冷凝器

強制對流空氣冷卻式冷凝器的主要型式是翅片管冷凝器。但近期又開發(fā)了新的微通道冷凝器。
