立式殼管式冷凝器簡稱為立式冷凝器，適用于大、中型氨制冷裝置。立式冷凝器的結構如圖8-1所示，它的外殼由鋼板卷制后焊接成圓柱形，兩端焊有管板，傳熱管用焊接或脹接方法和管板緊固。冷凝器垂直安置。

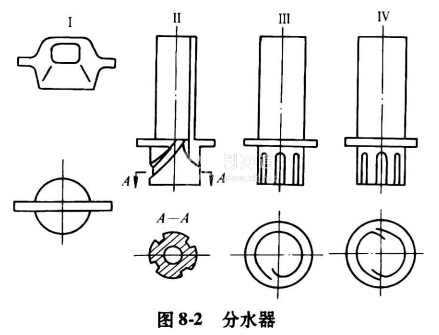

立式冷凝器頂部裝有配水箱，冷卻水從水箱中經過均水板，進入每根傳熱管頂部的分水器(見圖8-2)進入傳熱管內，在重力作用下沿管子內表面呈液膜層流入水池。分水器用鑄鐵、膠木、陶瓷等材料制造。鑄鐵制造的分水器生銹后易堵塞通道。陶瓷制造的分水器較為光滑，限力小，使水流均勻流入傳熱管，但材質較脆，在運輸時應注意保護，防止碎裂。膠木制造的分水器既光滑，又不會生銹，也不易破裂，目前使用較多。均水板和分水器除了使水流均勻、增強傳熱作用外，還可降低水流沖擊、減緩傳熱管所受水流的沖擊腐蝕。

壓縮機排出的高壓過熱氨氣，經油分離器分離出冷凍機油后，從筒體上部進入冷凝器內的管外空間，在垂直針外冷卻冷凝為液體，從筒體底部出液口流入貯液器。

冷凝器的傳熱管一般用φ51 mm x 3.5mm或φ38mm x3mm的無縫鋼管。為了提高傳熱效果。國內曾進行過螺紋管試驗。
