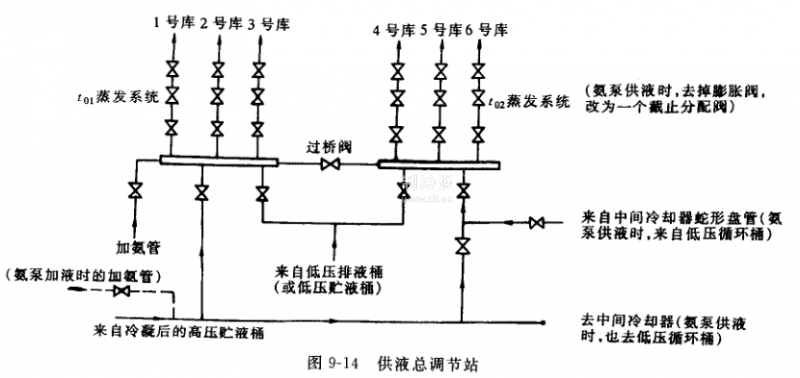

圖9-14為重力式供液或壓力式供液的綜合性供液調節(jié)站。從圖中不難看出，各庫供液的膨脹閥兩端有維修時兩端的截止閥，工作時它們常開，維修時這兩端截止閥關閉，以取下膨脹閥檢修。每一蒸發(fā)系統(tǒng)為一組供液，兩者之間有過橋閥勾通，可以互相幫助和借用，同時為加氨液時或中冷過來的氨液供各庫的使用提供通道。還有使沖箱后的液體從排液出來后進入正常供液的管道。這種供液總調節(jié)站很靈活方便，是廣泛采用的一種形式。膨脹閥改為截止閥時也是氨泵供液分配站的一種好的形式。
