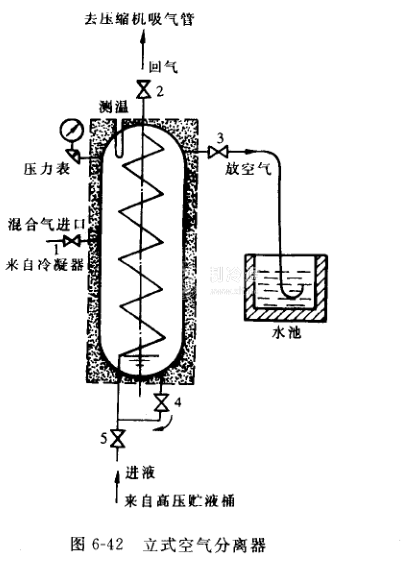

不凝性氣體分離器也稱空氣分離器，俗稱放空氣器。圖6-42為立式放空氣器，其分離空氣的原理是將空氣與氨氣一起降溫，在一定的壓力溫度下，氨氣液化為液體，而空氣仍為氣體.從而能使兩者分離。桶內蛇型盤管就是一臺蒸發器。

    放空氣的操作分自動控制和手動控制兩種。自動放空氣的程序：

    ①首先開閥1，讓冷凝器不凝氣體與氨之混合物入空氣分離器(開閥1前，空氣分離器處于待工作狀態)，不進時再關閥1。

    ②開回氣閥2,使盤管內與制冷機吸入口相通。

    ③然后微開節流閥5，使氨液經節流閥減壓進入盤管內蒸發，吸收混合氣體熱量，使混合氣體中氨氣冷凝成液體下沉，空氣集于上部。

    ④稍等一會兒，開閥3放空.空氣放完后，關閥3及閥5。然后微開閥4，使冷凝下來的氮液重復使用，最后關閥4及閥2，恢復空氣分離器原狀。

    手動控制步驟為：

    ①首先開閥1，讓混合氣體進入放空氣器。

    ②開閥2，使盤管內制冷劑蒸氣被壓縮機吸走。

    ③微開節流閥5，給盤管供液。

    ④微開閥3，開始放空氣。

    ⑤稍等一會，關閉閥5，微開閥4，使冷凝下來的氨液給盤管供液。

    至此開啟操作完畢，直至放空氣結束，則先關閥1及閥3，檢查閥5應關閉。讓壓縮機吸氣使空氣分離器內的壓力降低，以備下次使用，最后各閥均關閉。

    放空氣操作應注意的事項：

    ①節流閥5不能開得過大，因盤管面積有限.以防蒸發不完全使制冷機產生濕壓縮。閥5開啟大小可根據回氣管結霜情況及制冷機排氣溫度高低來調節。一般回氣管結霜不超過2m。如果制冷機吸入壓力較高，回氣管可能不會結霜。這時控制排氣溫度應不低于70℃。

    ②閥1應全開，以減少混合氣體進入空氣分離器的阻力。

    ③為促使混合氣體中氨氣的冷凝，提高空氣分離效率，減少氨的損失，保證環境不受污染，閥3應開小一些。閥3開的程度可根據水捅中氣泡情況加以調整.如氣泡呈圓形上升而無體積變化、水溫也不上升，則放出的是空氣。由于氨易溶于水，如果放出的氣泡體積變小，并有氨味溢出，水漸呈白色，同時水中能聽出爆竹聲則應關閉閥3。

氨系統放空氣是在壓縮機運行情況下進行。放空氣的選擇：不論氨壓縮機臺數多少，每個機房只需裝設一臺空氣分離器。圖6-43為四重管臥式空氣分離器，其原理和操作方法幾乎和立式完全一樣，只是尚無自動控制。

    如果是氟利昂系統，它無專用的放空設備。因此，平時盡可能注意不要讓空氣進入系統。如有空氣時應停車(最好是上早班前放)，打開冷凝器頂部的放空閥或制冷機排出閥多通用孔堵頭，空氣從最高處放出，用手觸摸氣流，若是冷風就繼續放.如有涼氣感覺，說明有氟跑出，應堵上堵頭。

    這里需要指出，氟冷凝器放空時，氟氣跑出往往是過熱氣體，不一定會有涼的感覺，因此氟系統放空時，應首先對系統是否有空氣作出明確判斷，確有空氣時才進行放空，否則就會使氟利昂泄漏。
