曲軸是傳遞動力的主要部件，它周期性地承受氣體壓力和零部件的慣性力，因此產生交變的彎曲應力、剪切力及扭轉應力。

    制冷壓縮機的曲軸主要三種類型，一些全封閉小型壓縮機多采用如圖3-55所示的曲柄軸；諸如3FM4G型小型壓縮機多采用如圖3-54所示的偏心軸;而用得更多的是單曲拐或雙曲拐式的曲軸，如圖3-53所示。

    圖3-55曲柄軸，其曲柄銷一端與曲柄相連結，另一端呈自由狀態，自由端與壓縮機的滑塊相連，滑塊在滑管里滑動與曲柄的旋轉組成活塞的往復直線運動，見圖3-56所示。

圖3-54所示偏心軸的偏心銷上，可以套整體式連桿大頭.軸的另一半用作電動機主軸。各軸承的潤滑是靠下主軸頸處的偏心油孔進油，油在離心力的作用下，沿油道進人各軸承間隙。

偏心軸上的平衡塊為可拆卸式，它是在裝好整體連桿大頭后再套在偏心銷的兩端，其方向與偏心銷主要重量的反方向，然后用螺釘緊固。

    圖3-53的曲軸.在曲柄上鑄有平衡塊，曲柄與曲柄銷及主軸頸的過渡處采用內圓角，以減小應力集中并充分利用軸頸的長度。

    曲軸可用40,50號鋼制造，但采用球墨鑄鐵(QT60-2)的最多。

    曲軸有較高的技術要求，主軸頸中心線和曲柄銷中心線平行度應≤0.02/100，主軸頸表面對中心線的跳動應≤0. 03mm，主軸頸和曲柄銷的橢國度和錐度不大于二級精度直徑公差的一半。主軸頸和曲柄銷表面的粗糙度不低于Ra0. 4，鍛鋼曲軸的主軸頸及曲柄銷表面經熱處理后，其硬度達HRC50-63，而球攝鑄鐵曲軸應達到HB197-269。

    曲軸在裝入壓縮機前，應做靜平衡實驗。按各自允許的不平衡量進行配衡，超過的不平衡量可以在平衡塊上鉆孔配平。

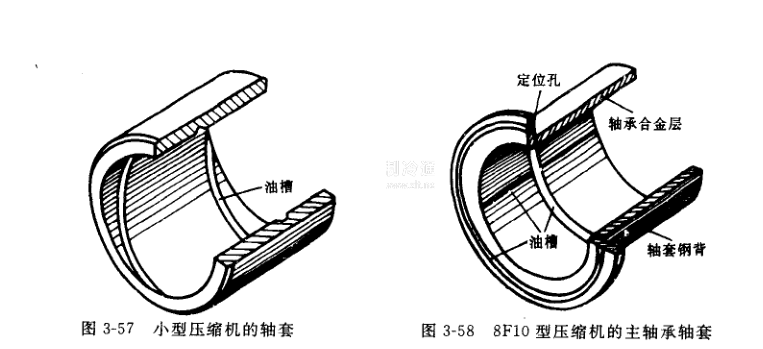

圖3-57為小型壓縮機的軸套，圖3-58為多缸高速開啟式系列壓縮機的主軸承軸套。

小型壓縮機軸套整體由軸承合金材料制成，內表面有曲線弧型油槽，以使?jié)櫥途挤峙?。圖3-58型軸承是在厚5mm的圓角的鋼筒內圓表面澆上一層厚1 mm的軸承合金制成。

    連桿大頭為可剖分式的軸承，做成兩塊軸瓦形，各自形成半圓形，軸瓦厚2mm，在內表面上再澆一層厚0.5mm錫基白金，組成薄型軸瓦，其剛度小，由本身和孔座的尺寸精度保證軸承精度，因此安裝時不需刮配。
