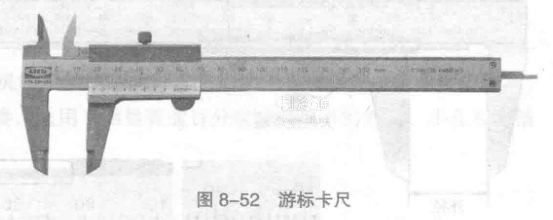

游標卡尺是一種測量長度、內外徑、深度的量具(圖8-52,圖8-53)。

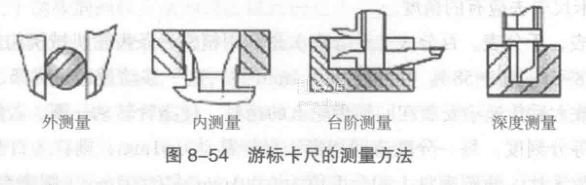

游標卡尺由主尺和附在主尺上能滑動的游標兩部分構成。游標與尺身之間有一彈簧片，利用彈簧片的彈力使游標與尺身靠緊。游標上部有一緊固螺釘，可將游標固定在尺身上的任意位置。主尺一般以毫米為單位，而游標上則有10、20或50個分格，根據分格的不同，游標卡尺可分為十分度游標卡尺、二十分度游標卡尺、五十分度格游標卡尺等。游標卡尺的主尺和游標上有兩副活動量爪，分別是內測量爪和外測量爪，利用內側量爪可以測量槽的寬度和管的內徑，利用外測量爪可以測量零件的厚度和管的外徑。深度尺與游標尺連在一起，可以測量槽和筒的深度(圖8-54)。

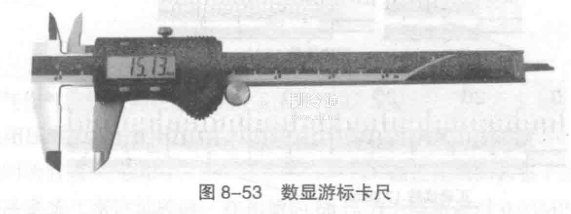

    數顯游標卡尺是以數字顯示測量值的長度測量工具，是游標卡尺的一種。數顯游標卡尺采用光柵、容柵等測量系統。

數顯游標卡尺常用的分辨率為0.01mm，允許誤差為±0.03mm/150mm；也有分辨率為0.005mm的高精度數顯卡尺，允許誤差為±0.015mm/150mm；還有分辨率為0.001 mm的多用途數顯千分卡尺，允許誤差為±0.005mm/50mm。

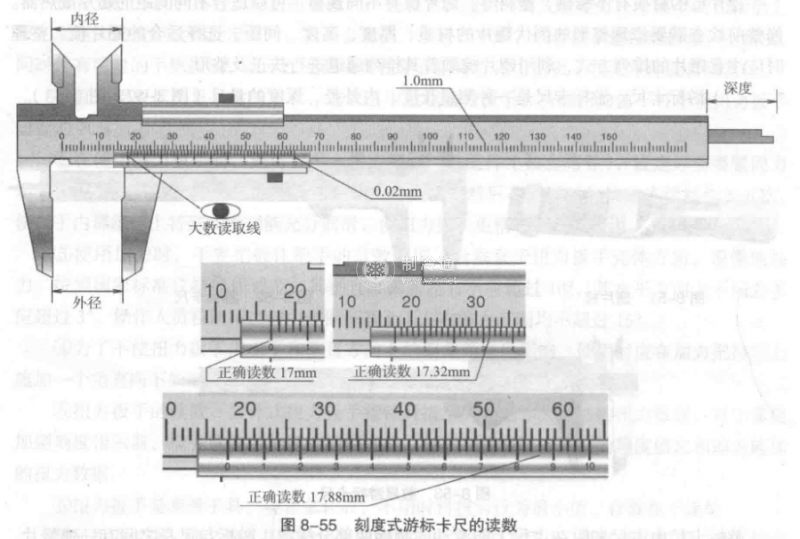

    數顯游標卡尺比較簡單.直接從顯示屏讀數即可?？潭仁接螛丝ǔ叩淖x數則比較復雜，如圖8-55所示。

    測量時，右手拿住尺身，大拇指移動游標，左手拿待測外徑(或內徑)的物體，使待測物位于外測量爪之間，當與量爪緊緊相貼時，即可讀數。

    當測量零件的外尺寸時，卡尺兩測量面的連線應垂直于被測量表面?？梢暂p輕搖動卡尺，先使量爪能自由地卡進工件，把零件貼靠在固定量爪上，然后移動尺框，用輕微的壓力使活動量爪接觸零件。如卡尺帶有微動裝置，此時可擰緊微動裝置上的固定螺釘，再轉動調節螺母，使量爪接觸零件并讀取尺寸。禁止把卡尺強制卡到零件上去。這樣做會使量爪變形、過早磨損，使卡尺失去應有的精度。
