直冷式小型冷藏庫的制冷系統

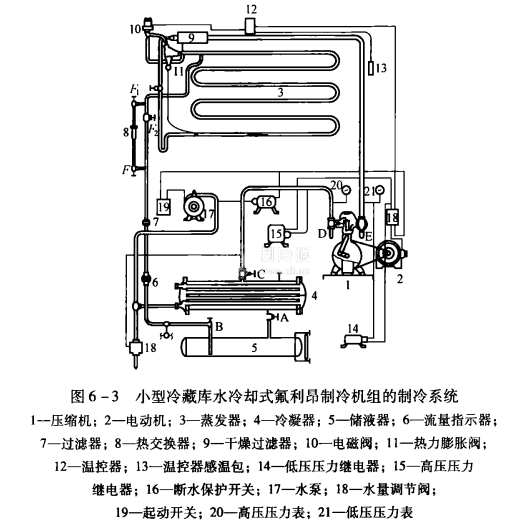

圖6一3為小型冷藏庫水冷式氟利昂制冷機組的制冷系統。主要由制冷壓縮機、油分離器、水冷式冷凝器、膨脹閥和蒸發器等組成。

間冷式小型冷藏庫的制冷系統

小型冷藏庫的制冷系統一般多采用氟利昂制冷系統。制冷機組多為風冷卻式或水冷卻式機組。

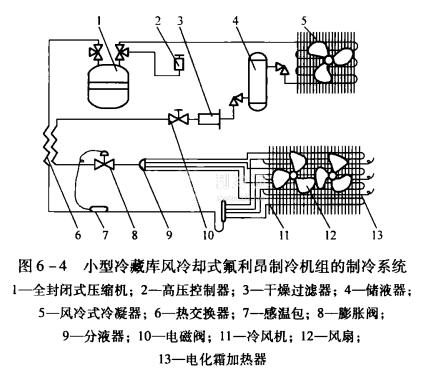

圖6-4所示為小型冷藏庫風冷卻式氟利昂制冷機組的制冷系統，主要由制冷壓縮機、風冷式冷凝器、膨脹閥和蒸發器等組成。

小型冷藏庫的壓縮機

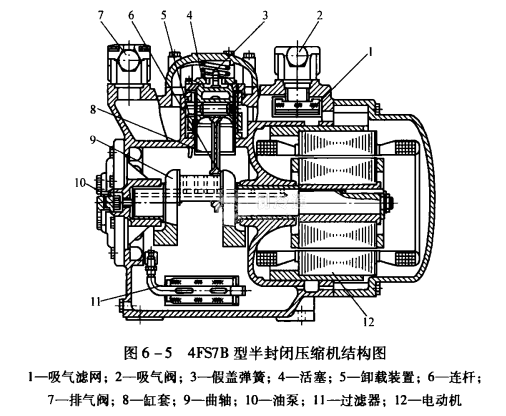

小型冷藏庫使用的壓縮機，一般多為半封閉或全封閉壓縮機。冷藏能力在50t以上時多使用半封閉壓縮機。現以如圖6一5所示的4FS7B型半封閉壓縮機結構圖為例，看一下半封閉壓縮機的基本結構。

半封閉壓縮機的特點是所有部件全部密封在機殼內，為保證運轉時潤滑油的供應，采用轉子式內嚙合齒輪油泵供油。    圖6-6所示為小型冷藏庫使用的CRHH型全封閉壓縮機結構圖，廣泛用于冷藏能力在50t以下的小型冷藏庫。

全封閉壓縮機一般有兩個或三個汽缸。其汽缸呈水平布置，汽缸的肋板把缸蓋和閥座之間的空間分為上、下兩部分。上部為吸氣腔.下部為排氣腔。電動機為立式，曲軸為豎直安裝，上部為電動機的轉子，下部為壓縮機的曲軸。曲軸的下部設有油泵，壓縮機運轉時，依靠曲軸的高速運轉時產生的離心力將下端的潤滑油吸入曲軸，并經過曲軸的油孔輸送至個潤滑部位進行潤滑。
