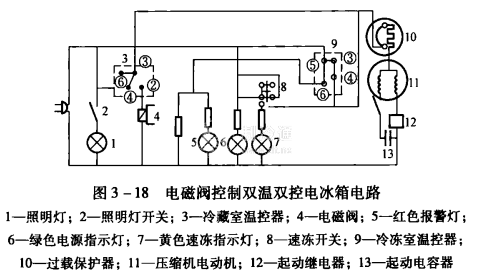

電磁閥控制雙溫雙控電冰箱電路如圖3一18所示。

冷藏室溫度控制器的③、④觸點接通，壓縮機電動機運行，當③、②觸點時，電磁閥斷電不工作。此時，制冷劑先流入冷藏室蒸發器，再進入冷凍室蒸發器。即電磁閥斷電時，制冷劑先進入冷藏室制冷，當冷藏室溫度達到設定值時，冷藏室溫度控制器的③、④觸點斷開，同時將觸點③、②接通，此時，電磁閥通電工作，制冷劑進入第二支路，使冷凍室蒸發器單獨工作。

此時，冷凍室溫度控制器的③、④和③、⑥的觸點均接通，③、④控制壓縮機運轉，③、⑥控制紅色報警燈亮。當冷凍室溫度降到一定的溫度時，冷凍室溫度控制器的③、④觸點跳開，壓縮機停止運轉。當電冰箱內溫度回升到一定值時，重復上述動作過程，控制壓縮機的工作，若冷藏室溫度回升變化不大，只有冷凍室達到開機溫度時，制冷劑在電磁閥控制下，只進入第二支路，使冷凍室蒸發器單獨工作達到節能運行的目的。
