現以VRV系統為例，介紹系統的組成和配管。多聯機系統由室外機、室內機、制冷劑配管(管道、管道分支配件等)和自動控制器件及系統配管等組成。

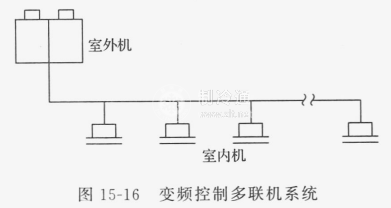

圖15-16為變頻式多聯機系統。熱泵、單冷型室外機有三種規格，名義工況冷負荷分別為14. 5, 22. 4, 28.8kW，它們分別最多可接8, 13, 16臺室內機。熱回收型室外機規格有兩種，名義制冷量分別為23, 28kW，它們最多可接8臺室內機。室外機中的壓縮機可實現變頻調節，根據負荷的變化自動調節制冷劑的流叢。室內機內有盤管、風機、電子膨脹閥等部件，通過控制風機轉速、換熱面積、電子膨脹閥等部件來調節換熱能力。按其外形分有壁掛式、立式明裝、立式暗裝、臥式明裝、臥式暗裝、頂棚嵌入式(卡式)等機型。

用上述幾種規格的室外機可組成各種容量的空調系統，但各臺室外機與各自的室內機(多臺)連接成獨立的系統。對于負荷較大的建筑，可能需要選擇多臺室外機。

    圖15-17給出熱泵(或單冷)多聯機系統的制冷劑管路系統。由圖可見，多聯機系統可使室內外配管最長達175m，室外機和室內機間最大高差可達50m，同一系統中的室內機之間的高差最大為15mm。設計中，應很好地注意這些要求，也要注意不同廠家的產品會有不同的要求。
