蒸氣壓縮式制冷系統又稱機械壓縮式制冷系統，是對制冷劑蒸氣采用機械進行壓縮的一種制冷系統。最簡單的蒸氣壓縮式制冷系統是用管路將壓縮機、冷凝器、干燥過濾器、毛細管、蒸發器部件組成一個封閉的系統，在其中充入適量的制冷劑，即可形成一個單級壓縮式制冷系統，如圖1-1所示。

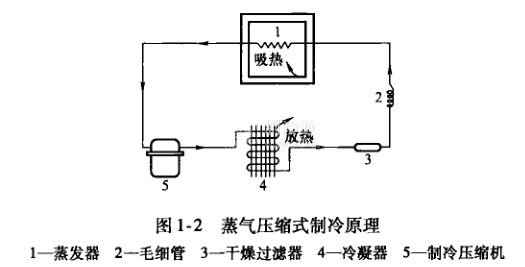

    蒸氣壓縮式制冷裝置工作原理如圖1-2所示，從蒸發器中流出的低溫低壓的制冷劑過熱蒸氣被壓縮機吸入，在氣缸中受到壓縮，溫度、壓力均升高后，排至冷凝器中。在冷凝器中受到冷卻水或空氣的冷卻而放出凝結熱，自身變成冷凝壓力下的過冷液體。過冷液體經毛細管節流減壓到蒸發壓力。在節流中的節流損失是以犧牲制冷劑的內
