泵出系統

采用高壓R22制冷劑時，必須要有泵出設備，用于充灌制冷劑、制冷劑在蒸發器和冷凝器之間的轉換以及機組抽真空等場合。泵出系統是由小型半封閉往復式壓縮機(簡稱往復泵)及小型冷凝器等組成的水冷冷凝機組。如果采用雙簡式機組，兩者的設計壓力相同，且蒸發器和冷凝器之間帶有隔離閥時，按情況有兩種系統供選擇:

(1)帶儲液筒的泵出系統。當機組臺數較多、制冷劑用量較大時.或者蒸發器、冷凝器均需要維修而需將制冷劑全部泵出時選用，并可用此系統直接充灌液態制冷劑。

(2)不帶儲液簡的泵出系統。當只要維修蒸發器或冷凝器而要傳送制冷劑，或開機前充灌制冷劑時，采用此系統。不帶儲液筒的泵出系統有10個操作閥，根據不同需要，通過這些閥門的開、關組合，可以達到轉換制冷劑、充灌制冷劑或?qū)C組內進行抽真空等目的，在10個閥門中，③④⑤⑥為泵出系統的檢修閥，其余為機組的檢修閥。

閃發柜

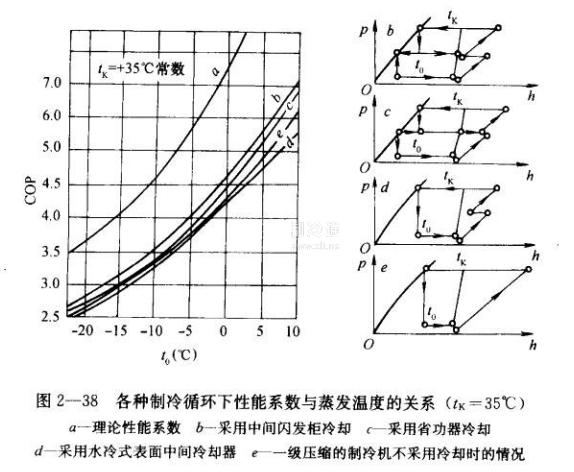

對等熵指數大的制冷劑(如氨)，其壓縮終了溫度比較高。如果通過閃發柜進行中間噴入式冷卻，則可減少壓縮機的耗功率，它與空調用多級循環中省功器的作用類似，各種制冷循環下性能系數CUP與蒸發溫度的關系如圖2-38所示。圖中曲線a為理論性能系數曲線;曲線b是采用中間閃發柜冷卻后的性能系數，它最接近于理論情況而減少了壓縮機的耗功;曲線c為采用省功器冷卻時的情況;曲線d為采用水冷式表面中間冷卻器的情況;曲線e為不采用冷卻時的性能曲線。相應的循環b、c、d、e畫在圖的右方。

氨系統中間閃發柜使用中應注意制冷劑氣體上升速度的選用，速度過高時，液滴可穿過充填層和擋液板而吸入離心式壓縮機，使壓縮機的負荷增大。
