在氨泵制冷系統中，氨泵的進出口壓差必須保持在一定數值以上，以免氨泵發生氣蝕現象，通常采用CW K-I 1型(或RT260A)壓差控制器來保證。當氨泵進出口壓差小于給定值時，該控制器能自動切斷電動機電源，使氨泵停車，以免氣蝕燒壞電動機，起到保護作用。

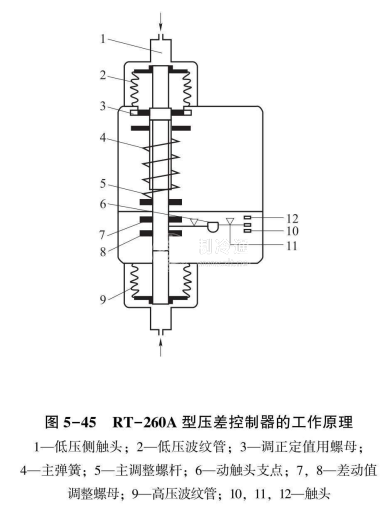

圖5-45所示為RT-260A型壓差控制器的動作原理。如前所述，其是一只外接延時繼電器的壓差控制器。壓差給定值可通過調整螺母、主調整螺桿來改變主彈簧的預緊度而實現，壓差控制器的差動則可用改變差動調整螺母間的間隙來實現。其構造圖5-46可與原理圖對照分析，不另作說明。

當該型壓差控制器接入氨泵制冷系統運行時，如果氨泵進出口壓差低于給定值(下限一般在0.04-0.09 MPa)，主彈簧使底部波紋管仲長，撥動微動開關動觸頭，使觸頭10與11接通，同時外接線路中的延時繼電器亦被接通。在調定時間(約15s)內壓差仍達不到給定值時，將切斷電源，使氨泵停止運轉。因氨泵常用屏蔽泵，故其石墨軸承需要氨液來潤滑和冷卻。屏蔽電動機亦需氨液體來冷卻，故氨泵不能斷液運行，若在調定時間內，壓差恢復至定值區間，在主彈簧作用下觸頭10與11斷開，外接時間繼電器被斷開，觸頭11與12接通，氨泵又恢父正常運轉。

當氨泵剛啟動時，進出口氨液壓差還沒有建立起來，使用外接延時繼電器保證氨泵在啟動建立壓差過程中能夠運轉，當壓差高于0. 06MPa時，延時停止(一般延時8s，氨泵仍不上液，停泵)，氨泵正常運轉。若延時終了仍達不到0.06MPa的壓差，則停泵報警。
