該繼電器的高低壓氣箱各有一個接口，分別通過接管與制冷壓縮機的吸氣腔和排氣腔連接，兩氣箱接收到異常壓力信號后產生位移，通過頂桿直接與彈簧的彈力聯合作用，使杠桿分別推動各自的微動開關，切斷壓縮機電源，保護性停機。

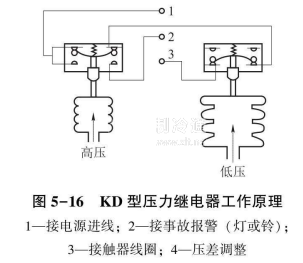

具體工作過程如圖5-16所示，當吸氣腔內的壓力低于低壓繼電器的保護調定值時，低壓微動開關彈簧的彈力大于氣箱傳動桿的頂力，將傳動桿向氣箱方向推進,碟形簧片因中間受到向下的壓力而變形，四周向上翹起,使微動開關的下部兩個觸點分離，從而切斷壓縮機電機電源而停機，同時接通報警器電源報警。

當?shù)蛪憾藟毫厣礁哂谡{(diào)定值后，自動接通壓縮機電機的工作電源，同時解除報警。當排氣腔內的壓力大于高壓繼電器的保護調定值時，氣箱頂力大于高壓微動開關彈簧的彈力，將傳動桿向碟形簧片方向推進，碟形簧片因中間受到向上的壓力變形，四周向下彎曲，使微動開關的上部兩個觸點分離，從而切斷壓縮機電機電源而停機，同時接通報警器電源報警。當高壓端壓力回降到低于調定值后,又自動接通壓縮機電機的工作電源，同時解除報警。
