1)淋水裝置

必須特別注意淋水管內殘存水的排放問題。如果停止噴水以后水管內的殘存水不能排凈，就會凍結，即使不完全堵死，也將影響某一部分噴嘴的正常噴水。因此在設計安裝淋水裝置時，應特別注意校正淋水管的坡度，在集管和淋水管末端最低點的下腹部鉆6~8mm的泄水孔。

2)承水盤

承接融霜噴淋水和冰霜的承水盤，既要能防止水溢出盤外，又要能防止水濺到冷庫的地坪上，若有滲漏要便于發現和修理。承水盤的平面尺寸應大于冷風機的平面尺寸，如圖3-35所示。

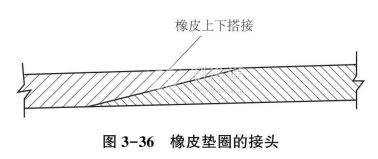

為了防止冷風機各段法蘭接口不嚴密，法蘭間的橡皮墊圈不能對口平接，而應上下搭接，如圖3-36所示，橡皮墊圈的邊沿不應凸出法蘭以外。

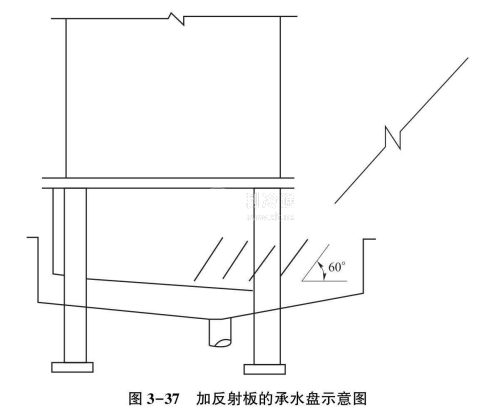

怎樣防止水滴外濺，需要考慮的因素比較多。自蒸發器下沿至承水盤底板之間的高度過大是沒有好處的。只要回風口斷面合乎要求，則不要加大這個高度。如果把承水盤設計成為V形，利用斜面將水滴向水盤中央反射回去，對減少水滴外濺是有幫助的，但承水盤高度將加大，整個冷風機以及凍結間的空間高度將隨之加大?？梢圆捎靡环N加反射板的承水盤，如圖3-37所示，這種做法將利用斜面和控制承水盤高度尺寸的矛盾統一起來了。

承水盤應架空在冷庫地坪以上，不可緊貼在地上，更不允許嵌入地坪以內，以便能及時觀察是否漏水，也便于維修。承水盤的有效盛水深度應不小于300mm以便能形成一段水頭，克服排水口和彎頭的阻力。
