融霜給水總管應敷設在常年溫度大于0℃的場所。從總管通向冷風機淋水裝置的支管接法有以下幾種:

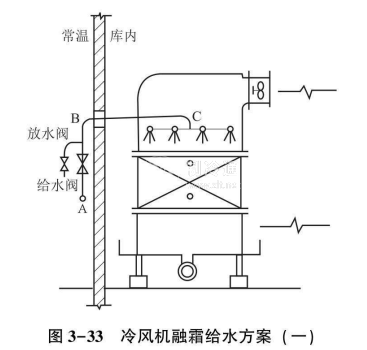

圖3-33所示為以往常見的一種設計方案。融霜給水總管敷設在常年溫度大于0℃的穿堂內，支管ABC穿過圍護墻接入冷風機。淋水完畢，關給水閥，開放水閥，放盡支管內的存水，然后關放水閥，防止由于冷風機上部的負壓作用自放水閥吸入外界空氣，引進凝結水不斷集聚而凍塞管道。

這個方案只有在給水閥能完全關閉且沒有滲漏的條件下才是可靠的。倘若給水閥有滲漏，滲漏水越過B點進入冷間，BC管段及淋水管就有被凍塞的可能。若因操作疏忽，放水閥未關閉，冷風機由此吸入的室外空氣中所帶進的水分，也可使淋水管被凍塞。所以當采用圖3-33所示的設計方案時，操作上應特別注意。在自動化融霜系統中，電磁水閥關閉失嚴的可能性是存在的，因此更應注重防止由于電磁水閥滲漏而帶來的后果。

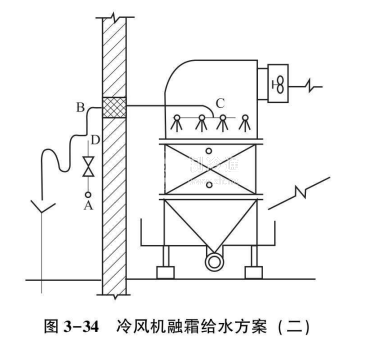

圖3-34所示為另一種方案，不同之處是將前一方案中的放水閥改為一個水封，下接排水漏斗。

當融霜完畢，給水閥(或電磁水閥)關閉后，DBC管段內的存水能在水柱壓力的作用下自水封排出。萬一給水閥有滲漏，則滲漏水能從水封排出，而不致越過B點進入冷間而引起制冷管道凍塞。水封又可防止風機自放水管吸入外界空氣，還可避免由于操作疏忽而帶來的不良后果。缺點是在融霜時將流失一部分水量。在自動融霜系統中，可以在排水漏斗內裝水流繼電器，用以指示融霜水泵及電磁水閥的動作是否正常。

庫房內部的給水管道應包絕熱層，而且絕熱層應延伸至庫外至少1.5m，即使是在0℃高溫庫內的給水管也是如此，否則將在水管表面產生凝結水。
