氨泵供液系統的調節站設計，與重力供液系統并無原則上的不同。重力供液系統的調節站都設在高于蒸發器的地方，而氨泵供液系統的調節站與蒸發器的相對位置并不一定要求高于蒸發器。在上進下出式系統中，回氣調節站應低于蒸發器。

融霜排液可以有兩種處理方法，一是利用兩相流體回程管排液，一是設置專用的排液管道接入低壓循環儲液桶進行排液。

1)利用兩相流體回程管排液

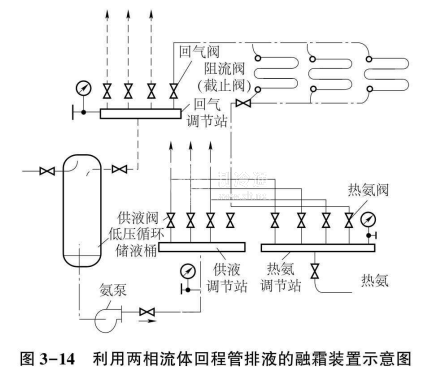

圖3-14所示為融霜時液體從兩相流體回程管排入低壓循環儲液捅的系統原理圖。融霜時關閉供液閥，打開熱氨閥，使熱氨氣進入蒸發器，液氨則從兩相流體回程管排入低壓循環儲液桶。這種裝置以及融霜操作都比較簡單。

實踐證明，當某一組(或某一冷間的)蒸發器融霜時，由于時間短暫，故給系統帶來的影響(溫度或壓力的波動)并不顯著。

2)設置排液管排液

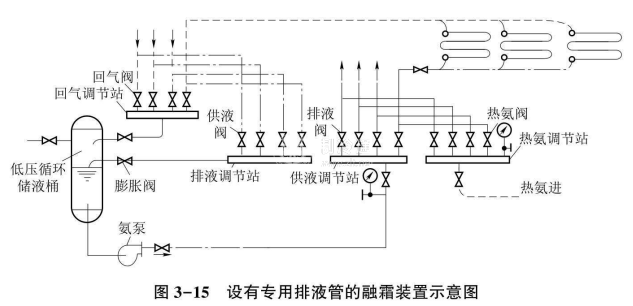

圖3-15所示為融霜時液體從專用的排液管排入低壓循環儲液捅的系統原理圖，排液總管上裝有膨脹閥，便于消除融霜壓力對系統蒸發壓力的不良影響。這種裝置只有在冷風機臺數較多、融霜次數比較頻繁、可能一間接一間地連續融霜時，為保持系統的蒸發壓力較為穩定才需要。

現代大中型冷庫，單間容量較大，每層樓冷藏間的間數較少，一般采用光滑排管作為庫房冷分配設備，平常以掃霜為主，采用熱氨融霜的次數不多。因此，各層的調節站和融霜裝置的設計可以適當簡化。

圖3-16所示為多層冷庫調節站簡化設計方案系統原理。熱氨調節站設在制冷機房設備間內，接至通往各層樓的氨泵輸液管，利用兩相流體回程管作為融霜排液管。當任何一間冷藏間需要融霜時，截斷氨液分配站上的供液閥，打開相應的熱氨閥，即可進行融霜(亦可分間融霜)。比如N101融霜時，關閉通往N 102的供液閥，暫時停止對N102的降溫，由于融霜時間短暫，N 102庫溫波動能控制在規定的幅差±1℃以內。
