熱力膨脹閥往往存在訊號的反饋有較大的滯后、控制精度低、調節范圍有限等缺點，對于一些要求供液量調節范圍寬、調節反應快的制冷系統，熱力膨脹閥則無法滿足使用需求。電子膨脹閥的應用,克服了熱力膨脹閥的上述缺點，并為制冷裝置的智能化提供了條件。

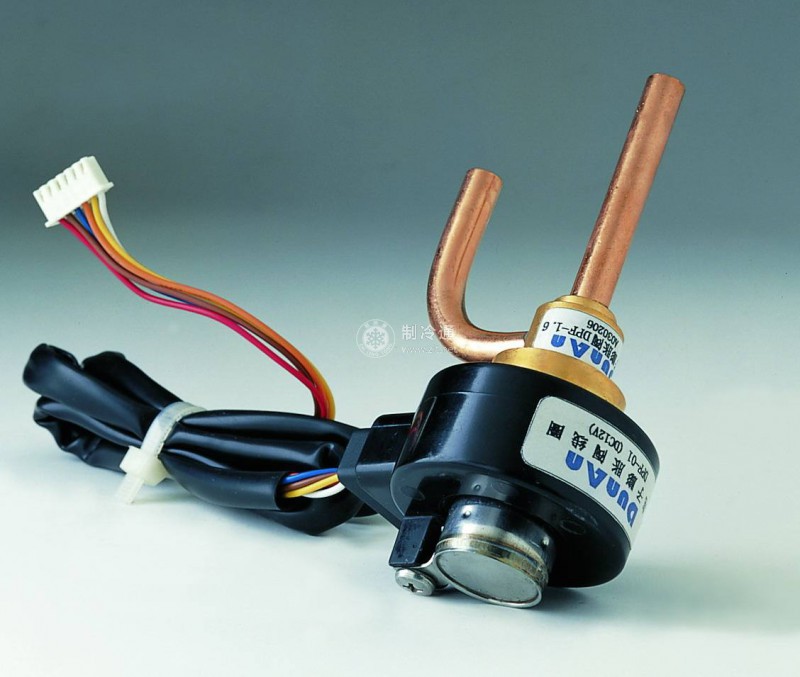

電子膨脹閥是利用熱敏電阻來調節蒸發器供液量的節流裝置，按照預設程序調節蒸發器供液量。它適應了制冷機電一體化的發展要求,具有熱力膨脹閥無法比擬的優良特性,為制冷系統的智能化控制提供了條件,是一種很有發展前途的自控節能元件。

工作原理

由控制器測出蒸發器前后制冷劑的過熱度值，將此值與儲存在控制器內的過熱度設定值進行比較。如果測量值大于設定值,控制器指令膨脹閥加大開啟度,增加制冷劑流量，反之亦然。

采用電子膨脹閥的制冷劑流量自動控制系統調節器根據過熱度的變化流，按照給定的控制規律計算并輸出調節量，電動執行機構驅動閥門完成流量調節。電子膨脹閥的基本結構差別不大，根據驅動方式的不同，主要有電磁式、電動式兩種。
