丹佛斯4HP全封閉式壓縮小型冷庫，壓縮機啟動，但漏電保護器跳閘

分析與檢測:現場檢查漏電開關，良好;斷電，用萬用表遙測制冷壓縮機，絕緣良好。經全面檢查，發現380V控制線因壓縮機振動而被磨破，造成漏電，使壓縮機在啟動時漏電保護器跳閘。

維修方法:將控制線綁扎好后，故障被排除。

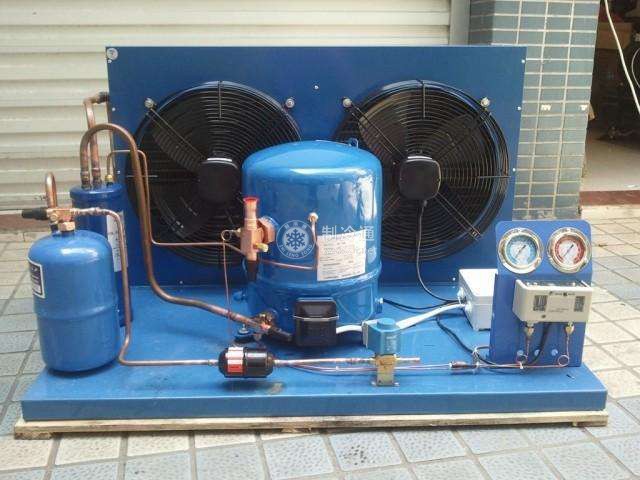

經驗與體會:該小型冷庫是由一個凍結室蒸發器A、一個冷藏器蒸發器B、一臺壓縮機C、一臺冷凝器D和一臺儲液器E組成的制冷裝置。

制冷劑經DN型干燥過濾器和SGI型液視鏡，流到TE型膨脹閥。BM型截止閥裝在DN型干燥過濾器的兩端，以免更換干燥過濾器時流失制冷劑。在每個TE膨脹閥前裝有EVR型電磁閥，由KP61溫度控制器來控制。溫度控制器根據傳感器F處的溫度來開關電磁閥。從凍結室燕發器A來的吸氣管路上裝有NRV型止逆閥，此閥在壓縮機停止運轉期間，可防止制冷劑回流到凍結室蒸發器。從冷藏室蒸發器R來的吸氣管路上裝有KVP I蒸發壓力調節器。KVP可維持燕發壓力固定冷藏室所需溫度之下8℃~10℃。在壓縮機之前的KVL型曲軸箱壓力調節器，可保護壓縮機電動機在啟動時免于過載。壓差控制器MP可在油壓過低時停止壓縮機C的運轉。KP15壓力控制器是一高壓、低壓組合控制器，可防止壓縮機吸氣壓力過低或排氣壓力過高，從而保護制冷裝置。在任何情況下，液管內具有足夠的壓力推送制冷劑到膨脹閥極為重要，因此.在制冷裝置中裝有KVR型冷凝壓力調節器及NRD型壓差閥。
