目前制冷設備用的板式換熱器一般有釬焊板式和焊接板式(包括半焊板式和全焊板式兩種。

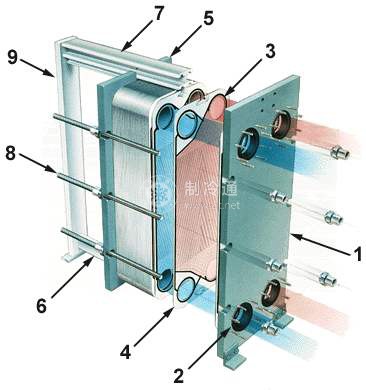

板式換熱器一般由傳熱板片、蓋板(壓緊板)和接管組成。在焊接板式換熱器中，還有緊螺栓、螺母、墊片、支架等零部件。焊接板式換熱器是用專門的焊接工藝，將每兩張板片沿外密封槽焊在一起，形成板片對.再將板片對用墊片組裝起來，成為半焊板式換熱器，或采用專門的焊接工藝，將一定數量的板片沿密封槽焊成一個板片包，再將若干板片包組焊并裝配成一體的全焊板式換熱器。釬焊板式換熱器則是不銹鋼板片和銅箱(或鎳箔)釬料，在真空釬焊爐的高溫作用下形成一體的板式換熱器。一般的釬焊板式換熱器都是用銅作為釬焊料的，由于氨對銅有腐蝕性，因此，如果用于氨制冷裝置時，應選用鎳釬焊板式換熱器，或經特殊處理(如在銅焊后再經鍍錫處理)的釬焊板式換熱器。焊接板式換熱器可用于氨或鹵代烴制冷裝置。

    傳熱板片一般由不銹鋼或欽合金材料經沖壓制成各種形狀，如人字形板片、波紋板片等，設計壓力一般不超過4 MPa,釬焊板式換熱器使用的溫度范圍為一160~225 ℃ ,焊接板式可用于一40~120℃。在板式換熱器中，相鄰板片上的花紋方向相反，其脊線彼此相交而形成接觸點，經焊接或釬焊形成兩種相隔離的模梢流道，使水及制冷劑在各自的模槽流道中形成相互交叉逆流，從而發揮最佳傳熱效果，由此形成高效換熱器。
