油分器的布置

(1)凡不帶自動回油裝置的油分離器,考慮油分離器的放熱,應設在室外,如采用臥式冷凝器,可不受此限制。

(2)專供融霜用的熱氨干式油分離器,可設置在設備間內。

(3)油分離器上不設壓力表和安全閥,干式油分離器上應裝設油面指示器。

(4)洗滌式油分離器與冷凝器之間應保持一定的高差,具體作法見下述。

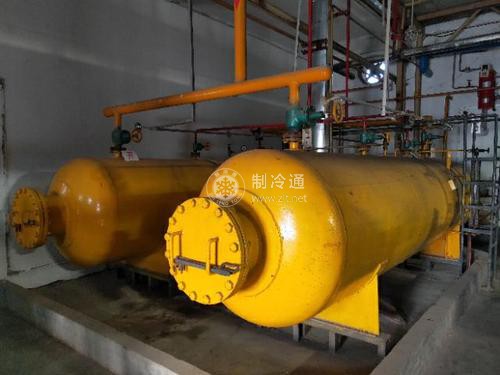

高壓貯液器的布置

(1)貯液器應布置在冷凝器附近,盡量減小進液管的沿程阻力損失。

(2) 貯液器若布置在室外,應有防止太陽直接照射措施。

(3)如需用兩個以上的貯液時,應盡可能選用同一型號的貯液器。型號不同的貯液器應保持貯液器的頂部在同一水平面上。兩個以上貯液器應在貯液器的底部設均液管,上部設均勻管。均壓管和均液管上均應裝截止閥。

(4)貯液器上應裝設壓力表和安全閥,并在易觀察縣比較安全的地方裝上液面指示器。
