低壓貯液器用于重力供液方式的氨制冷系統中,它接受機房制冷劑氣液分離器出來的制冷劑液體,并經加壓后重新進入系統中。由于二次分離的液體量不大,選用低壓貯液器不需要計算,可根據系統從0.25~1m范圍內選擇,低壓貯液器的數量,每一個蒸發系統設一臺或幾個蒸發系統合用一臺,也可與排液桶合用。低壓貯液器的構造與高壓貯液器基本一樣,常以高壓貯液器代用,只是接管有所不同:進液管與氣液分離器排液管連接,平衡管與氣液分離器空間相連接,加壓管與高壓氣體管接通,出液管與調節站進液管或排液桶相連。

低壓循環桶選型計算：低壓循環貯液桶選型計算,應按不同的蒸發溫度回路分別進行計算。低壓循環桶的計算包括兩部分,桶徑計算與容積計算。為保證有效地把液體分離出來,防止氨壓縮機發生液擊,一般要求立式桶內制冷劑流速控制在0.5m/s,臥式桶內制冷劑流速控制在0.8m/s。低循桶的容積,必須能容納由于冷負荷變化而引起的蒸發器內液體的波動和超量供液回流管道的容積。低壓循環貯液桶選型時,如出現桶徑符合要求,但容積不夠時,桶徑可加大檔次,使容積達到要求,如果桶徑超過產品規格,可選用幾臺低壓循環桶并聯使用,為了確保系統正常運行,選型后的低壓循環桶容積應略大于實際計算的容積。

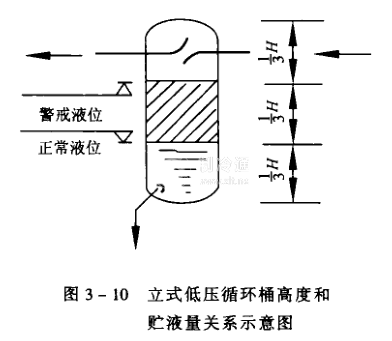

 冷庫中采用的低循桶,一般有兩種型式:立式桶和帶立式氨液分離器的臥式桶。立式桶和臥式桶高度和貯液量的關系見如圖3-10和3-11。
