制冷系統充氛試漏的目的

新系統或系統大修后，在大量充氨前還需要少量充氨試漏，因?yàn)榘庇休^強的滲透性，對細小的砂眼、法蘭焊接等處因氨味而易發現泄漏，從而對制冷系統的氣密性作到最后的檢查與補漏，為順利投產打下良好的基礎，否則，不經過充氨試漏，投產后如發現泄漏，將給修補帶來很大困難，尤其是低壓泄漏，需要拆除融熱層才能找到漏處，然后再重新試壓與檢漏和抽真空及充氨試漏。這無疑相當麻煩，耗工耗時影響生產，且經濟損失也較大。

制冷系統充氨試漏的準備

氨液應有檢驗合格證，含水率續0.2%，工具齊全:橡皮手套、加氨架子、耐高壓橡膠管子、臉盆、毛巾、防毒面具及急救藥品等。加氨現場嚴禁吸煙和有明火作業。加氨人員應遵守操作安全技術規程。

制冷系統充氨

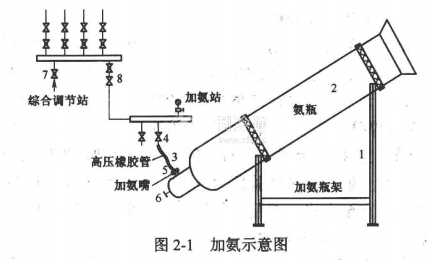

1.按圖2-1所示的加氨示意圖連接好有關閥門。

2.打開循環貯液桶的進液閥，打開加氨站通往低壓系統的有關閥門，打開加氨站進液閥和氨瓶出液閥，向低壓系統加氨。

3.當?shù)蛪合到y(tǒng)壓力為0.2MPa時，打開單級壓縮制冷系統有關閥門，并送電啟動氨壓縮機，進行單級壓縮制冷循環。加氨過程中，氨瓶頭部會有干霜現象，如融化時，說明氨瓶?jī)?nèi)氨液己加完，應再換一瓶繼續加。當?shù)蛪合到y(tǒng)壓力≤0.4MP。時，應停止加氨，并停車。

制冷系統充氨后的試漏

制冷系統的試漏，先試高壓系統，再試低壓系統。根據氨的刺激味和浸濕的酚酞試紙遇氨變粉紅色來檢漏(注意檢漏時，應先擦凈檢查部位的肥皂水，因肥皂水呈堿性，遇酚酞試紙同樣會變粉紅色)。發現泄漏，應將泄漏管段的氨氣放掉，并與大氣連通補焊后，再重新充氨試漏，直到合格。酚酞試紙的制作方法是，用100ml、95%的酒精，加20ml的甘油，再加0.1的酚酞配成溶液，將白紙或?yàn)V紙裁成條狀，放入溶液浸濕后取出晾千即可。

制冷系統充氨試漏合格后，即可在管道、設備表面刷防銹漆，并對低壓系統的管道、設備、過濾器進行隔熱層的包扎施工。對制冷系統的設備、管道和閥門等按要求涂刷有關不同的顏色。
