PDS-1型信號采集和接線

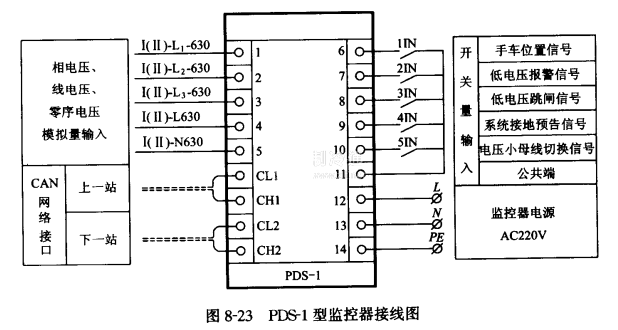

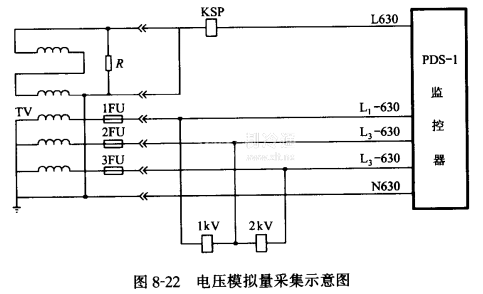

電壓流模擬量信號取自電壓互感器(TV)二次側。線電壓信號取L1-630,12-630, L.3-630三點。相電壓信號取L,-630,場-630,與-630,N630四點。零序電壓取自二次輔助線圈(開口三角)L630,N630兩點。如圖8-21~8-22所示。開關量輸入取自各保護繼電器無源干觸點。由各工程二次接線圖決定。監(jiān)控器接線圖如圖8-23所示。

PDS-2型信號采集和接線

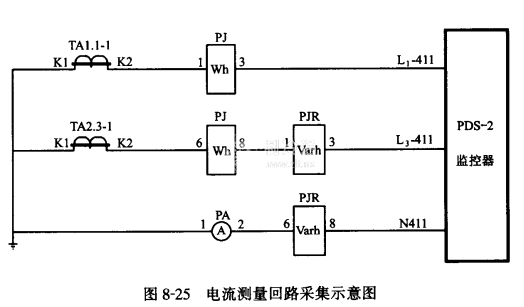

A.正常工作電流模擬量信號采集方法 正常工作電流最取自電源進線、出線、母聯回路中測里用的電流互感器((1 TA)二次側。可與有功電度表、無功電度表、電流表等申聯共用，其示意圖如圖8-24~8-25所示。

B.過電流和電流速斷電流盆取自電源進線、出線、母聯回路中繼電保護用的電流互感器(2TA)二次側?？膳c電流繼電器串聯共用，其接線圖如圖8-26所示。

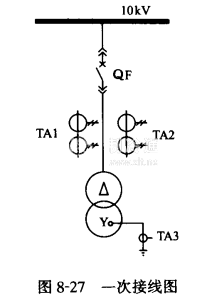

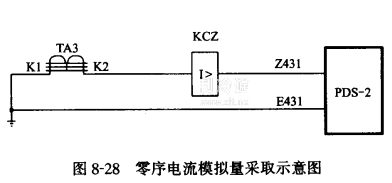

C.零序電流模擬量采取方法:零序電流模擬量取自零序電流互感器(3TA)二次側。可與零序電流繼電器(KCZ)串聯共用，其接線圖如圖8-27~8-28所示。

D.變壓器溫度模擬量采取方法

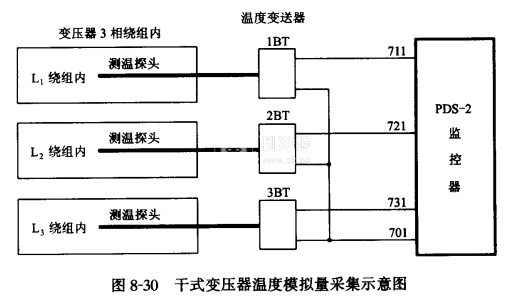

油浸式變壓器溫度模擬盆取自放在油箱內的感溫元件。干式變壓器溫度模擬量取自埋在L1,L2,L3三相繞組內的熱敏電阻或鉑熱電阻。測量溫度經變送器將溫度信號轉換為0~20mA直流信號提供給監(jiān)控器。也可采用智能溫度變送器直接轉換為數字信號輸入監(jiān)控器。不過目前智能溫度變送器價格較高。油浸式變壓器溫度信號采集如圖8-29所示。干式變壓器信號采集如圖8-30所示。

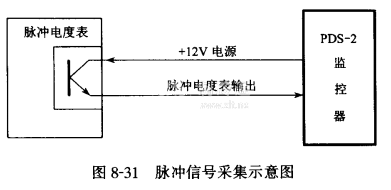

E.脈沖電度量信號采集:脈沖電度量信號輸出方式有三極管發(fā)射極輸出和光隔二次側輸出兩種，這里選擇光隔二次側輸出方式，如圖8-31所示。

F.遙信最的采集方法:開關量輸入取自各保護繼電器無源干觸點。編程模塊內有電流速斷、過電流、變壓器二次側單相接地、變壓器溫度超高、重瓦斯、輕瓦斯等繼電保護回路程序。由各工程二次接線圖決定。
