XHM1輔助通信單元的主要功能是完成網絡通信協議的轉換，將CAN信號轉換為RS232或RS485信號，也能將RS232或RS485信號轉換為CAN信號;可作為通信網絡的備份指揮中樞，完成其下級網絡間信息的交換和下級網絡信息向上級網絡的轉發。

主要技術數據

A.電源:DC5V,1A(50VA),50-60Hz;

B.控制網絡:CAN信號1路，RS485信號1路，RS232信號1路。

C.狀態指示:設LED指示燈，可直觀指示電源(HR)、通信(HG)和備份狀態(HG)。

D.運行環境:0℃~50℃-,45%~85%RH(無結露):

E.外形尺寸:184(H) x 104(W) x29(D)mm;

F.安裝方式:水平掛墻安裝。

安裝要求

XHMI型輔助通信單元不宜在以下地方安裝:

A.環境溫度低于0℃或高于50℃的地方;

B.環境溫度變化快及能引起冷凝的地方;

C.環境濕度低于45%或高于85%RH的地方;

D.暴露于大量塵土，油污、鐵屑等地方;

E.暴露于陽光直射下的地方;

F.容易受到振動和沖擊的地方;

G.有腐蝕或易燃?xì)怏w的地方;

H.直接接觸化學物質、石油或水霧的地方。

I.在XHM1部件周圍200mm以內，不要安裝任何高壓設備和熱元件，例如變壓器、加熱器或大容量電阻。

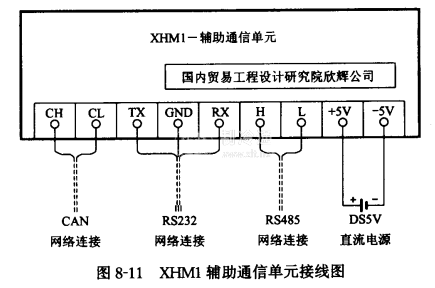

接線圖 如圖8-11所示。
