①冷卻設備的布置這種凍結間用于凍結水產品、家禽類等盤裝食品.一般采用魚盤(鐵盤)和軌道吊籠凍結裝置(也可用魚車代替吊籠，不需布置吊軌)。庫房?jī)?nèi)按縱向排列冷風機和吊籠，一個凍結間放置兩列吊籠，吊籠外形尺寸為880mm X 720mm X 1780mm，共分10格，每格放盤2個，盤尺寸一般為600mm X 400mm X 120mm,裝貨質量為20kg.吊籠懸掛在軌道上，一般采用雙扁鋼軌進和雙滑輪懸掛吊相配合的形式。它的優點是推行輕便安全.在轉彎、過岔道時可任意轉向。為了減少兩列吊籠在凍結過程中的不均勻性.可設機械調向裝置進行換位。按風機和吊籠的位置，又可分為上吹風式和下吹風式兩種類型。

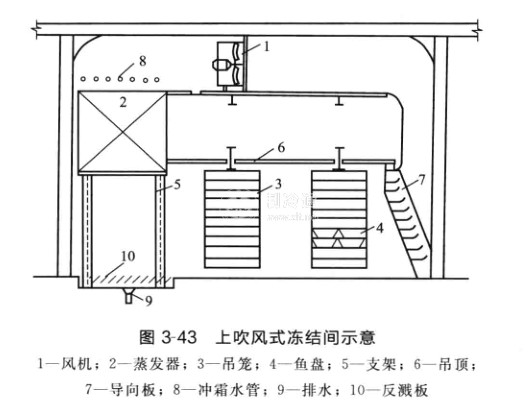

a. 上吹風式  上吹風式一般采用組合式冷風機，安裝時把蒸發器的回風高度提到與吊籠高度一致，冷風機出口的高速氣流經轉彎和導向，有了一個擴展均衡階段.在進入凍結區之前形成緊密而均勻的水平氣流.其特點是上、下流速均勻，氣流平行于魚盤做水平流動.氣流阻力比下吹式小，凍結速度均勻，凍結效果好.庫溫為一23~-30℃時，凍結時間為8-10h.如圖3-43所示.據經驗.對水產品的凍結間，這種方式是比較合適的.

b. 下吹風式  在布置蒸發器時.要使風機吹出的氣流能有一個擴散過程，并減少渦流損失，應使吊籠距風機的距離大一些。對于吊籠兩側都留過道，吊籠到風機的距離為0. 82m;如僅在風機一側留操作過道，此距離可取1. 27m，從使用效果看距離較大時布風口的均勻性好。同時要與風機的中心高度相接近，使吊籠上下布風均勻.一般的安裝高度為0.95~lm，吊籠頂部離擋風板間距及離地坪間距一般為100 -120mm.如圖3-44所示。下吹風凍結間的溫度為一23℃及以下.凍結時間為10-18h.

    ②氣流組織  為了提高水產品或其他盤裝食品的質量。應力求凍結裝置的氣流形式與凍品的外形相適應，同時應使各凍結部位的空氣流動均勻.在凍結豬、牛白條肉時，凍品采

取吊掛而近似扁平形，冷空氣若平行于肉體表面做垂直流動，不僅與凍品有最大的換熱面積，且流動限力較少，故較為合適。而盤裝的食品，冷空氣與凍品的放大接觸面是盤的上下

平面，因此平行于魚盤做水平流動的氣流是比較合適的.一般要求通過凍結區有效斷面水平流速為1-3m/s.
