概況

1.氣調冷庫建筑結構概況 氣調機房為磚混結構，室高為4m。

2.氣調冷庫制冷機房設備概況 氣調機房內有催化燃燒降氧機(1CR,2CR)2臺，電源AC38OV, 7.5kW。二氧化碳脫除機(1AD,2AD)2臺，電源AC22OV, 10A。

電氣施工說明

1.電源從低壓配電室引來。

2.AP配電箱和AX插座箱下底距地1.4m嵌入墻內安裝，其安裝方法參考《建筑電氣安裝工程圖集》JD3一006。

3.電氣線路型號規(guī)格的選擇及敷設要求。

A.動力配線選用500V,BX型銅芯橡皮絕緣線，穿鋼管埋地或沿墻暗敷設。

B.安裝要求 電氣設備的金屬外殼應采用專門的接地線可靠接地，本設計引至催化燃燒降氧機和二氧化碳脫除機的接地線與相線敷設在同一根保護管內，采用與相線相同型號且具有相等的絕緣的電線。鋼管保護管線只能作為輔助保護接地線。

氣調機房動力平面圖

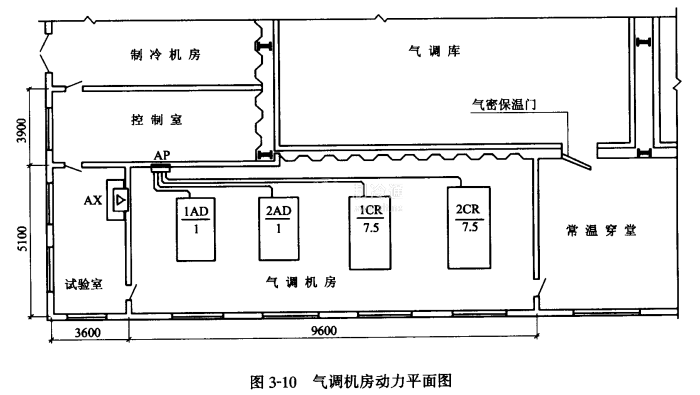

氣調機房動力平面圖如圖3-10。
