對安全凈距、通道、圍欄及出口的具體要求

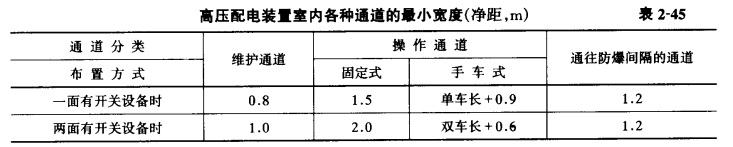

A.室內各種通道的寬度(凈距)不應小于表2-45中的數值。

B.室內配電裝置的各種安全距離(凈距)不應小于表2-46中的數值。

C.室內裸導電部分的上方不應有明敷的電力線路跨越。

D.室內裸導電部分的上方不應布置燈具，若必須設置時，燈具與裸導體的水平和垂直距離(凈距)均應大于1m，燈具不得采用吊鏈或軟線吊裝。

E.電氣設備的套管和絕緣子最低絕緣部位距地(樓)面小于2.3m時，應設固定圍欄。

F.無遮欄裸導體至地(樓)面的凈距小于表2-46中的C值時，應用遮欄隔離，遮欄下通行部分的高度不應小于1.9m。

G.高壓配電室應該有向外開的門，當高壓配電室的長度超過7m時，應該有兩個出口(開2個門)，并宜布置在高壓配電室的兩端，以便于事故時，工作人員的退出，當高壓配電室布置在樓上時，它的第二個出口可以通向有消防梯的陽臺。

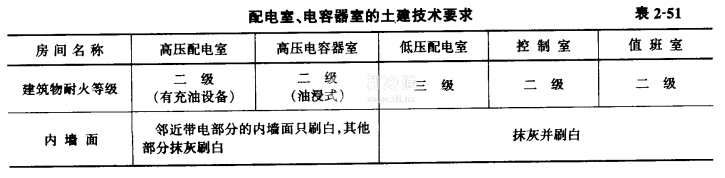

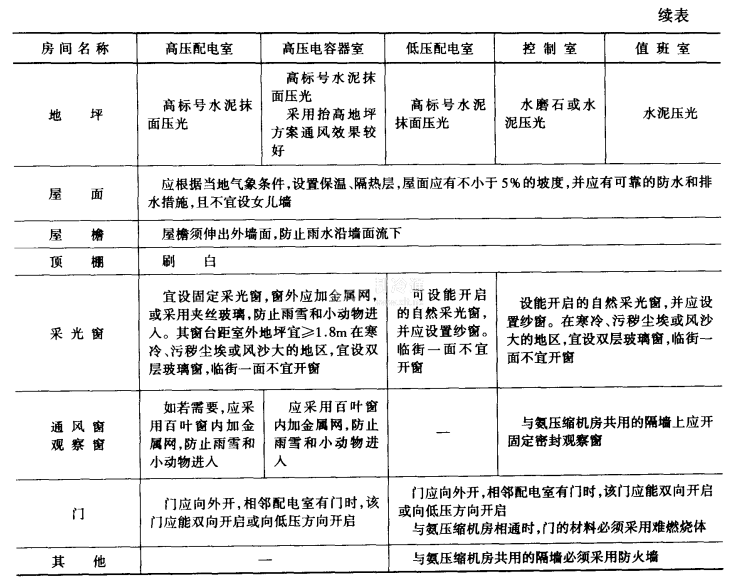

高壓配電室對土建的技術要求 見表2-51。

布置實例

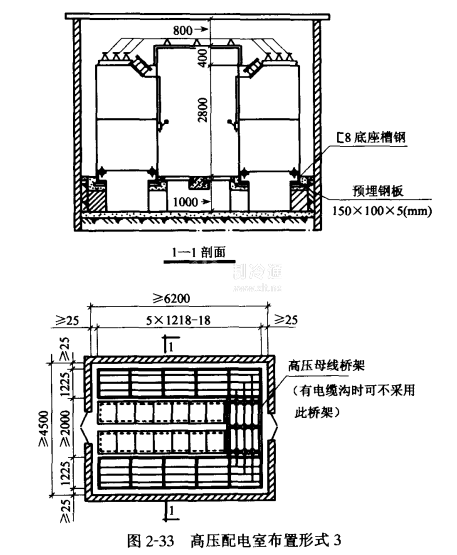

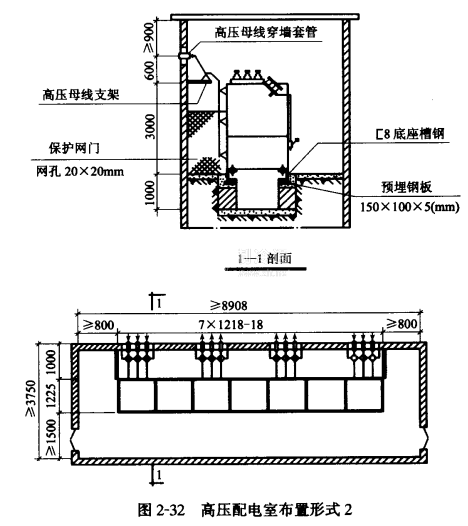

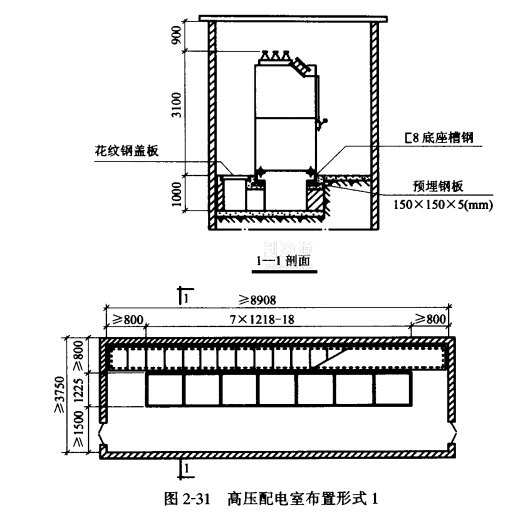

A. GG1A高壓開關柜布里方案見圖:圖2-31~圖2-33,圖2-31所示為電纜進出線;圖2-32所示的進出線均為架空線。圖2-33所示為電纜進出線，柜前檢修。

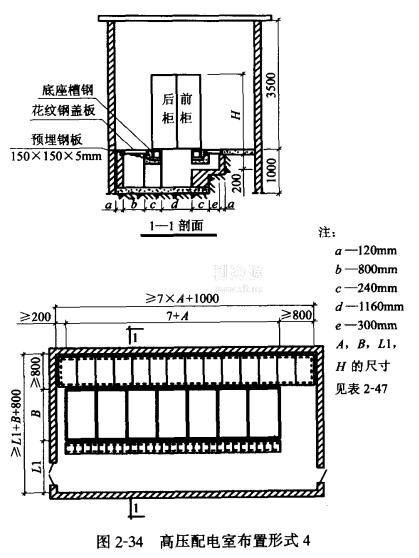

B.手車式高壓開關柜布置方案見圖2-34~圖2-35。
