1.單電源，單變壓器，不設高壓開關柜，這種配電系統在電源斷電或變壓器及開關發生故障時，均不能保證可靠供電，但接線方式簡單明了，造價低，因此適用于機組不多，且低壓計最的小型冷庫，如圖2-1~圖2-2所示。圖2-1是10kV電源架空進線方案。圖2-2是10kV電源電纜進線方案。

2.單電源，雙臺變壓器，該方案多應用于大、中型冷庫生產淡、旺季負荷的調節。生產旺季時，兩臺變壓器同時工作，淡季時只一臺變壓器工作，該方案與雙電源方案比較初始投資低，負荷調節靈活、運行費用低，能做到經濟運行。如圖2-3~圖2-4所示。圖2-3是10kV電源架空進線方案。圖2-4是10kV電源電纜進線方案。

3.雙電源，雙臺變壓器，兩電源同時工作，變壓器分列運行，平常各負擔50%負荷，當其中之一電源斷電時，另一回路電源可以繼續供電，承擔全部負荷，或重要負荷。供電元件均有備用，保證了供電可靠性，但造價較高，該方案適用于大型冷庫。如圖2-5~圖2-8所示。

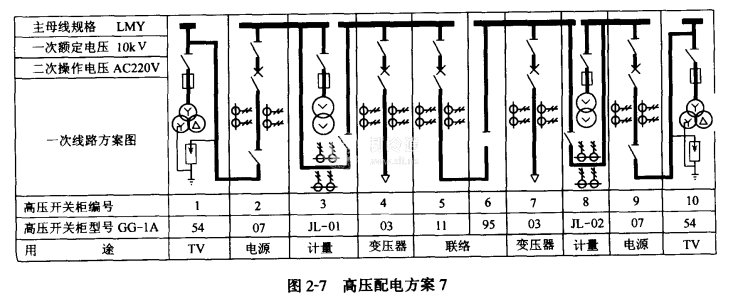

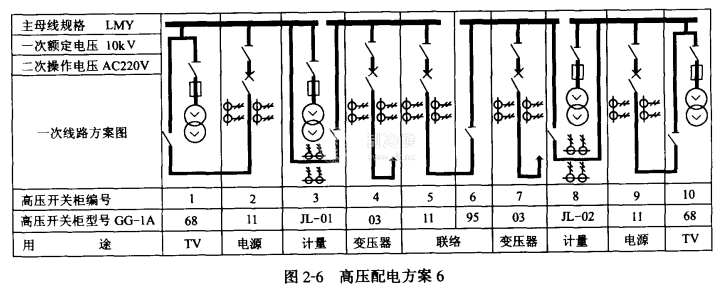

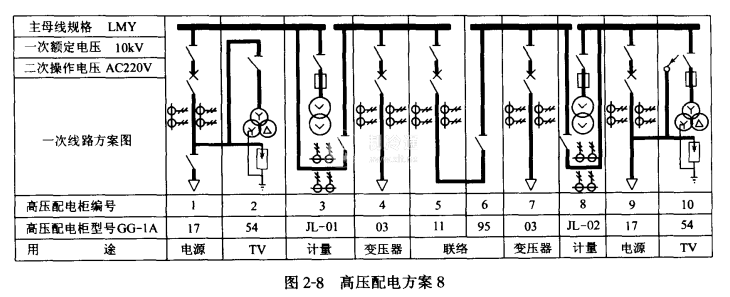

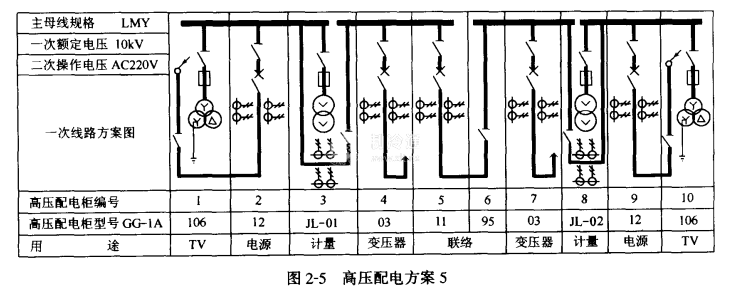

圖2-5是柜后架空進、出線方案。圖2-6是柜頂架空進線，柜后架空出線方案。圖2-7是柜頂架空進線，電纜出線方案。圖2-8是電纜下進，下出方案。

4.雙電源，雙臺變壓器，電源一用一備，本方案與前一個方案有相同的優點，但是當工作電源突然斷電，備用電源投入前，會有短暫的停電。

5.雙電源，三臺以上變壓器，此方案隨著變壓器的增多，供電可靠性也隨著提高，但造價也隨之增加，因此當兩個機房距離很遠時，才采用這一方案。
