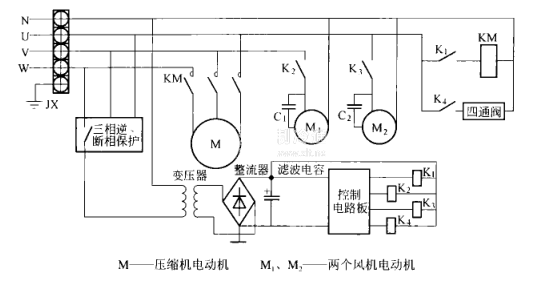

圖6.7所示的單壓縮機啟動/停轉擰制電路結構簡單，控制方式簡便易行。繼電器K₂、K₃、K₄作為開關器件，直接控制風機電動機M₁、M₂電源和四通閥電源。

繼電器K₁控制三相接觸器KM的線圈電源，通過三相接觸器KM的電磁開關間接控制壓縮機電動機M的三相電源。空調系統輸出量與實際使用的環境負荷較匹配時，可以通過控制室內送風電動機轉速，改變風量即能調整室內實際溫度與設定溫度差值的變化量。當各室內單元的溫度均達到設定值量，室外機組的控制電路則通過繼電器、電磁開關斷開壓縮機電源回路和風機電源回路，使壓縮機、風機停轉。當室內溫度偏離設定值，控制電路又使壓縮機、風機運轉。選用三相電源作為壓縮機電動機回路，一般都應安裝三相逆/斷相保護裝置，保證壓縮機的旋轉方向，同時也可避免壓縮機在缺相條件下運行，保證壓縮機有正常的運行條件。這種方式常用在風管式系統。若增加水泵控制電路,該控制方式也可用在風冷冷(熱)水機組。
