制冷壓縮機水平放置后的裝配

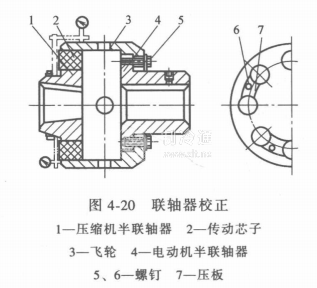

裝上平衡油缸套和平衡活塞，以及油缸套和油活塞(包括密封圈和壓板)。將吸氣端座平面放上紙墊，裝上吸氣端蓋，要對準定位銷和緊固連接螺釘，然后裝上能量調節指示器、組件和帽蓋。裝上壓縮機的聯軸器，將壓縮機裝到機組上。聯軸器的安裝:①將飛輪與電動機半聯軸器的連接螺釘緊固。②將千分表固定在壓縮機半聯軸器上，如圖4-20所示。

測量飛輪的外圖表面和端面，應達到下列要求:兩軸的同心度偏差應小于或等于0. 04mm;飛輪的端面跳動量小于或等于0. 1 mm,裝上止回閥、氣體過逮器、安全閥以及油壓調節閥。

潤滑系統的裝配

液壓泵:①將軸承和軸裝入殼體內，再把油道墊板放入泵體，方向不要裝錯，以防油泵不上油。②將內、外齒輪以及偏心套裝泵體，用手轉動是否靈活。③將軸承裝入軸承端座上，與泵體和連接螺釘緊固。④擰緊軸承兩端的鎖緊螺母，再裝上后端蓋。⑤軸封的裝配步驟與拆卸相反。⑥把液壓泵裝到機組上，校正聯軸器，緊固度腳螺栓，然后再把支架與泵體和連接螺釘擰緊。

裝上粗、精油過濾器，以及各部位的連接油管。將四通閥裝入控制臺，并與油管連接。
