管道支架的設置和安裝直接影響制冷系統運行的經濟性和安全性。

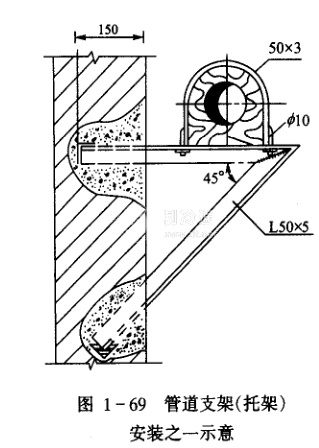

支架是承托管道的重要構件，見圖1一69，必須在土建工程進行中預留、預埋。在預埋支架和吊點時，應嚴格按照設計圖紙施工，管道安裝前應對支架的材料、尺寸和相鄰兩個支架間的跨度尺寸進行核對，防止管道安裝后管道成下弧線或管架下沉。

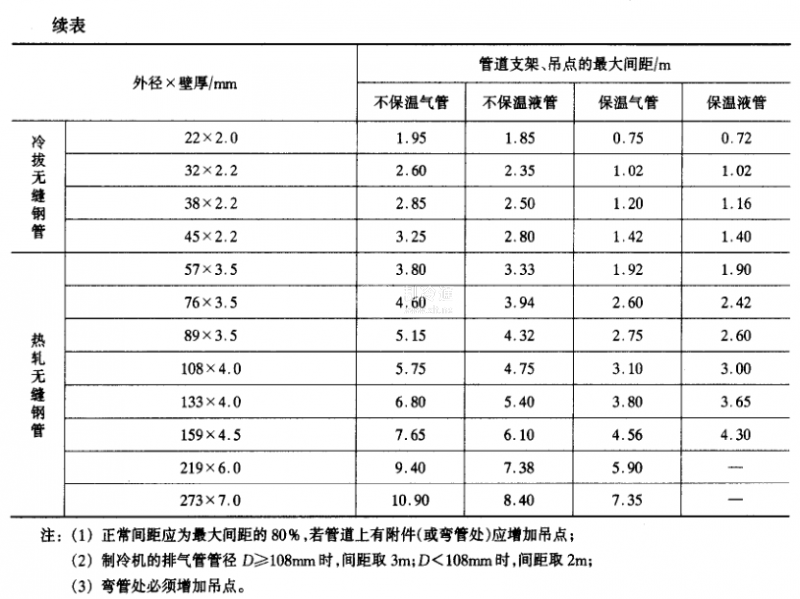

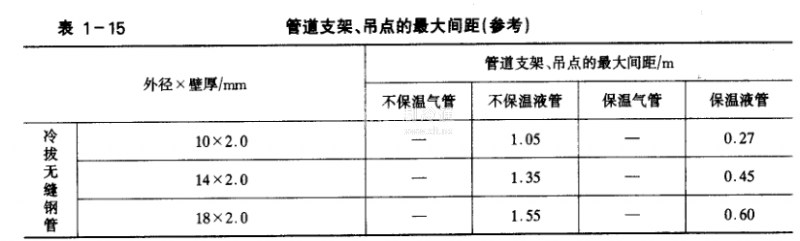

    管道支架吊點的間距見表1一15。支架的形式有吊架和托架兩種。吊架是懸吊排管和系統管道的支架，用于安裝頂面樓板下的管道;托架是指利用墻壁作固定支點的支架，用于安裝沿墻面敷設的管道。
